Fitness Hub Installatievereisten
Fitness Hub & Fitness Hub seca edition
Inleiding
Welkom bij EGYM!
Wij verzoeken je vriendelijk om de volgende technische vereisten voor de installatie van je EGYM-toestellen door te nemen en om de betreffende informatie door te geven aan je elektricien en IT-technicus. Voor een soepele levering moet worden voldaan aan alle technische eisen.
Meer informatie over de onderwerpen in dit document vind je in de bijbehorende Gebruikershandleiding(en). Lees deze handleidingen goed door en zorg dat je op de hoogte bent van de vereisten.
We geven jou, je elektricien of je IT-technicus graag ondersteuning bij de noodzakelijke voorbereidingen en beantwoorden eventuele vragen.
Als de levering en/of installatie niet mogelijk is door onvoldoende voorbereiding van de locatie, dan zijn wij genoodzaakt om een nieuwe leverdatum af te spreken en de extra kosten in rekening te brengen.
Als je vragen hebt, neem dan contact op met de EGYM-supportafdeling (zie Contactgegevens) of je distributeur.
Voorafgaand aan levering
Algemene voorbereiding
Houd bij het plannen van je infrastructuur rekening met alle EGYM-toestellen, evenals je andere apparatuur en kantoorruimtes.
Maak een afspraak met een IT-technicus of raadpleeg een IT-medewerker binnen je organisatie die ervaring heeft met het beheer van netwerkinfrastructuur.
Zorg idealiter dat je uiterlijk 3 maanden voor levering van je EGYM-toestellen een aanvraag doet voor een breedbandverbinding bij een betrouwbare aanbieder.
Er is een bandbreedte van minimaal 5 Mbit/s (download) per EGYM-toestel vereist.
Een circuit van 8 EGYM-toestellen met een Fitness Hub vereist een bandbreedte van minimaal 45 Mbit/s. Deze brandbreedte is nodig om te verzekeren dat er voldoende dekking is voor regelmatige trainingen op de toestellen en voor eventuele updates ervan.
Voor de Fitness Hub is een 230 V stroomaansluiting nodig die zo dicht mogelijk in de buurt van het toestel aanwezig moet zijn.
Opmerking
Als er werkzaamheden nodig zijn voor de stroomvoorziening van de toestellen, raden wij ook aan om gelijktijdig LAN-kabels en -poorten te installeren.
Als je RFID-tags wil gebruiken die niet door EGYM worden geleverd, moeten deze vooraf worden gecontroleerd op compatibiliteit met EGYM-toestellen. Neem voor meer informatie contact op met je EGYM manager voor implementatie.
Checklist locatievoorbereiding
Voor levering van je EGYM-toestellen ontvang je een e-mail met uitleg over de volgende stappen. Zorg dat de punten op de checklist niet later dan 6 weken voorafgaand aan de levering van je toestellen zijn afgehandeld:
Fitness Hub & Fitness Hub seca edition
Vloeroppervlak is voorbereid.
Ruimteplanning is gemaakt.
Contactdozen zijn voorbereid.
De vereiste internetbandbreedte is beschikbaar.
LAN-optie: er is een LAN-kabel met connector per toestel beschikbaar.
De firewall is uitgeschakeld of correct ingesteld (zie Firewall uitzonderingen: IP-adressen).
Fitness Hub
Weegschaal is gekocht of besteld.
De fabrikant van de weegschaal is volgens schema begonnen met de integratieprocedure voor de weegschaal.
Toestel starten en uitschakelen
Voor het starten en uitschakelen van EGYM-toestellen moet altijd de meegeleverde netschakelaar worden gebruikt.
Let op
Gebruik nooit de aardlekschakelaars (RCCB) of overstroombeveiligingen (OCPD) om de toestellen uit te schakelen! Dit kan een fout in de aardlekschakelaar veroorzaken, die vervolgens piekspanningen in het elektrische circuit en onherstelbare schade aan je EGYM-apparatuur kan veroorzaken.
Als je al je EGYM-toestellen tegelijk wilt in- of uitschakelen om tijd te winnen, moet er specifiek voor dit doel een paneelschakelaar worden geïnstalleerd door een gecertificeerde elektricien, als aanvulling op eventueel nog aanwezige aardlekschakelaars of verliesstroomschakelaars (GFCI).
Eisen gesteld aan elektrische installatie
Stroomvereisten
* Zie Integratie van weegschaal voor lichaamssamenstelling en weegplatform voor aanvullende vereisten als je een verbonden weegschaal gebruikt.
Eisen aan aansluiting
Let op
Elk EGYM-toestel moet rechtstreeks worden aangesloten op een afzonderlijke wandcontactdoos. Er mogen geen verlengkabels of meervoudige stopcontacten/stekkerdozen worden gebruikt.
De Fitness Hub wordt geleverd met 1,5 m IEC voedingskabel (IEC 60320 C14).
Installeer de Fitness Hub niet in de buurt van producten die elektrische interferentie opwekken, bijvoorbeeld fluorescentielampen, krachtige AC-motoren (trilplaat, koelkast, airco, compressor, etc.), apparatuur voor thermische behandelingen met hoge frequentie of verwarmingsapparatuur (elektrische- of centrale verwarming, spotlights), omvormers voor zonne-energie, lasersystemen (bijvoorbeeld voor ontharing), zonnebanken of opladers voor elektrische voertuigen.
Let op
Laat je elektricien regelmatig een inspectie volgens de EN 50699-norm van je EGYM toestellen en de bekabeling uitvoeren en sta erop dat je een inspectierapport krijgt. Dit rapport is wettelijk verplicht volgens de EU-regelgeving en moet onderdeel uitmaken van de diensten die je elektricien verleent. Sta erop een afschrift van het rapport voor je documentatie te ontvangen.
Internetvereisten
Voor de Fitness Hub is een snelle en betrouwbare internetverbinding via bekabelde LAN nodig. Dit zorgt voor een geweldige gebruikservaring en maximale stabiliteit van de verbinding.
Om de toestellen correct te laten werken, moet er een DHCP-server binnen het netwerk zijn ingeschakeld.
Het is mogelijk om alle DHCP-adresruimtes te gebruiken, behalve 10.9.x.x en 10.11.x.x, omdat deze adressen intern in de toestellen worden gebruikt. Er zouden conflicten kunnen optreden als deze ook in het klantnetwerk worden gebruikt.
Controleer, om voldoende IP-adressen beschikbaar te houden, of er in de DHCP-serverinstellingen een korte leaseperiode (max. 12 uur) is vastgelegd.
Wij raden ook aan om een adrespool te reserveren voor ten minste twee keer het aantal geplande apparaten.
Er is een beschikbare bandbreedte van ten minste 5 Mbit/s (download) en ten minste 1 Mbit/s (upload) per toestel vereist.
Als je een netwerkbandbreedte toewijst, moet het netwerk van de EGYM toestellen worden geprioriteerd. Je kunt overwegen een afzonderlijke verbinding toe te wijzen aan de EGYM-toestellen, maar dit is geen verplichting.
De Fitness Hub wordt geleverd met een LAN-kabel van 2 m. Als er een langere kabel nodig is, adviseren wij een CAT6 LAN-kabel te gebruiken.
De LAN-aansluitpoort zit aan de achterzijde van de toren op de basisplaat.
Je kunt de LAN-kabel gebruiken om het toestel aan te sluiten op een LAN-poort in een vloerbox.
Houd er rekening mee dat foutief geconfigureerde firewalls problemen kunnen veroorzaken met de EGYM-toestellen. Als er firewalls en MAC-filters in je netwerk zijn geconfigureerd, moet je uitzonderingen maken voor de IP-adressen en poorten in de volgende tabel, om uitgaande verbindingen vrij te geven.
Omschrijving | Bestemmingshost | Bestemmingspoorten |
|---|---|---|
Training, updates, toestelstatus | 104.199.66.167 35.189.221.132 104.199.91.64 146.148.19.217 104.155.57.166 146.148.15.175 3.127.32.71 18.156.48.111 3.124.243.61 52.37.226.173 35.84.145.167 35.81.42.122 | TCP: alle poorten |
Onderhoud op afstand | 35.198.87.78 212.114.251.94 192.158.31.31 | TCP en UDP: alle poorten |
Domain Name Service (DNS) | 8.8.8.8, 8.8.4.4 | TCP en UDP: poort 53 |
NTP-server | Zorg voor toegang | |
Locatie van installatie
De Fitness Hub moet worden geplaatst op een stevige, stabiele, egale en niet reflecterende ondergrond die voldoende draagvermogen heeft voor het gewicht van het apparaat. Zwarte vloeren en dikke tapijten zijn niet geschikt.
Om accurate camerametingen te verzekeren:

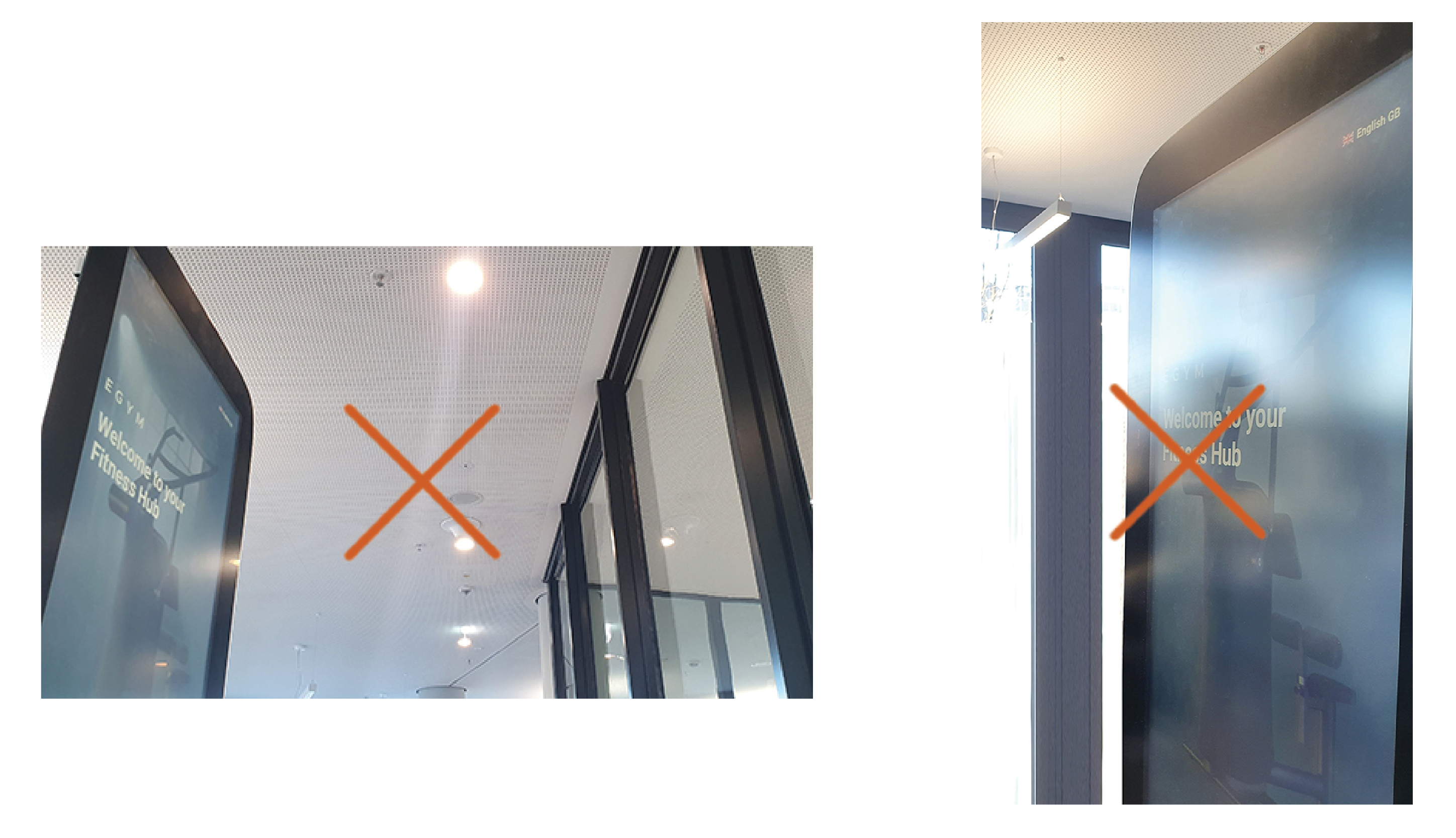

De Fitness Hub mag niet in direct zonlicht staan of gericht zijn op reflecterende oppervlakken (spiegels, ramen, glazen deuren etc.).
Lampen, zoals spotjes, mogen niet in de cameralens schijnen of in de richting van de camera.
Fitness Hubs mogen niet tegenover elkaar staan omdat dit storingen kan veroorzaken bij het aanmelden van meerdere leden van de sportstudio. Plaats Fitness Hubs daarom naast elkaar.
De fitness Hub mag niet naast fitnessapparatuur worden geplaatst die sterke vibraties in de vloer veroorzaakt (bijv. loopbanden of squat racks). Sterke vibraties kunnen fouten veroorzaken in de kalibratie van de camera.
Waar mogelijk moet het scherm naar een muur worden gericht om privacy te garanderen als er persoonsgegevens worden ingevoerd.
Moet je contact opnemen met EGYM Support voor hulp als de Fitness Hub moet worden verplaatst, bijvoorbeeld om de betrouwbaarheid van de metingen te verbeteren.
Toestelgewicht | Afmetingen (lengte x breedte x hoogte): | |
Fitness Hub | 67 kg (incl. Flexibility Stick) | 806 x 606 x 1850 mm - |
Fitness Hub seca edition | 90 kg (incl. Flexibility Stick) | 730 x 1100 x 1850 mm - |

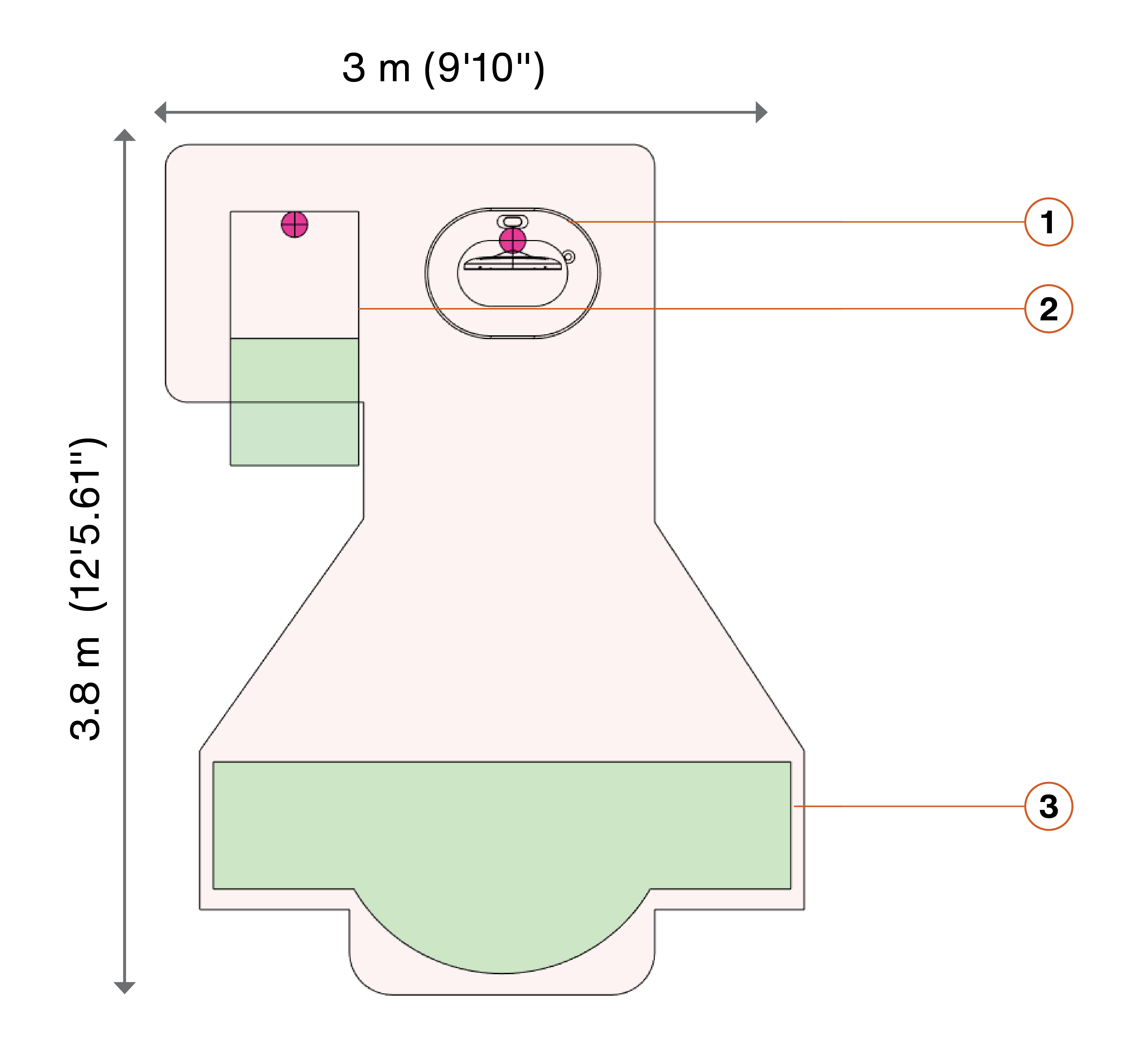

EGYM Fitness Hub
Verbonden weegschaal voor lichaamssamenstelling
Aangewezen plaatsingslocatie

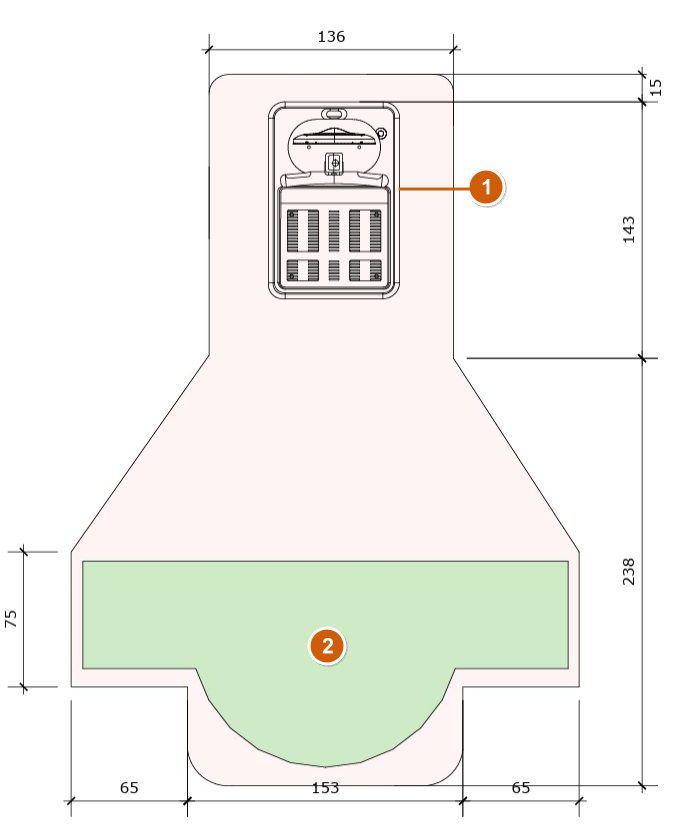

EGYM Fitness Hub seca edition
Aangewezen plaatsingslocatie
Integratie van weegschaal voor lichaamssamenstelling en weegplatform
Een apart stopcontact wordt geadviseerd voor het verbinden van een weegschaal voor lichaamssamenstelling of weegplatform.
UK/AU: 230 V / 13 A
VS: 120 V / 15 A
Duitsland Gebruik een normaal 230 V/16 A stopcontact
InBody / Tanita weegschaal
Bij de Fitness Hub wordt een USB A naar USB B kabel van 1,8 m meegeleverd voor de aansluiting van een Tanita weegschaal of een InBody weegschaal.
Seca weegschaal
Let op

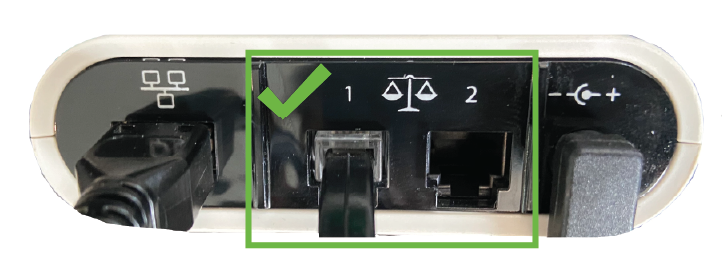

Seca-platformsskalaen er tilsluttet Fitness Hub ved hjælp af det medfølgende modemkabel. For at undgå at beskadige skalaen skal du altid sikre dig, at du kun tilslutter modemkablet til den sorte modemport som vist nedenfor. Stik aldrig modemkablet ind i den gyldne/sølvfarvede Ethernet-port, da det kan beskadige den.
Een Seca plateauweegschaal kan rechtstreeks bij EGYM worden aangeschaft.
Ga naar https://egym.com/uk/fitness-hub-compatible-scales voor een volledige lijst van andere, compatibele weegschalen van andere aanbieders van weegschalen. Deze weegschalen kunnen bij de betreffende fabrikant worden aangeschaft.
Sommige weegschalen van andere aanbieders moeten vooraf worden geactiveerd voordat ze kunnen worden geïntegreerd in de EGYM cloud. Neem voor meer informatie contact op met de EGYM bestelafdeling.
Verdere instructies voor de correcte plaatsing en bekabeling vind je in de gebruikershandleiding van je weegschaal voor lichaamssamenstelling.
Bekabeling
Deze paragraaf geeft ideeën voor verschillende bekabelingsconfiguraties voor EGYM-apparatuur. Omdat elke situatie voor- en nadelen heeft, en omdat elke sportschool anders is, raden wij aan om een expert voor de locatieplanning te raadplegen om te helpen een configuratie op maat te kiezen.

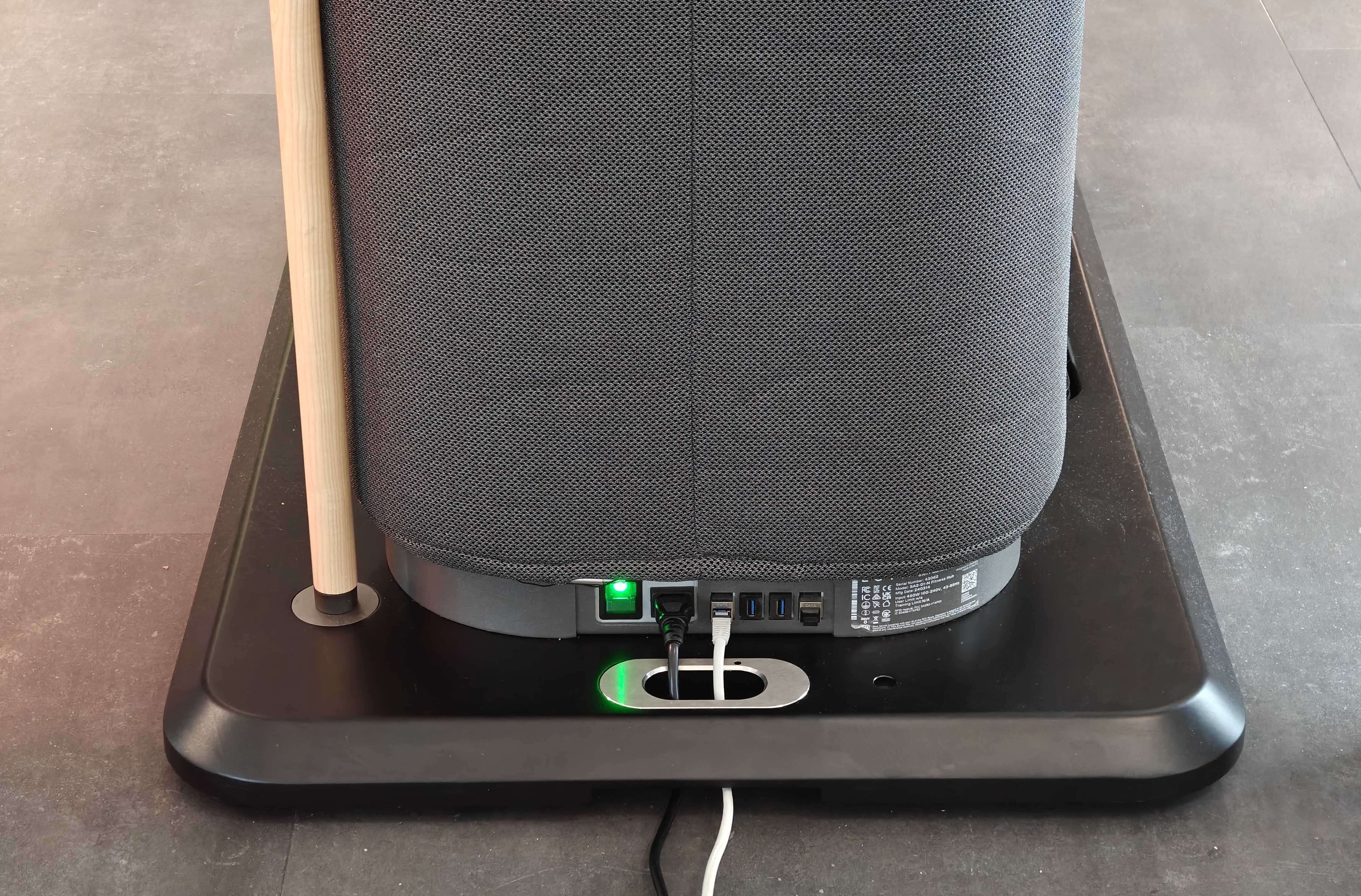

De Fitness Hub is aan de achterkant van de basisplaat voorzien van een opening, via welke kabels eenvoudig en onzichtbaar kunnen worden doorgevoerd.
Kabels die uit vloerdozen steken moeten zo plat mogelijk worden gelegd zodat ze kunnen worden doorgevoerd.
De Fitness Hub mag niet boven op een vloerdoos worden geplaatst. Laat ongeveer 5-6 cm ruimte tussen de opening van de vloerdoos en de achterkant van de basisplaat.
Fitness Hub
Fitness Hub seca edition
Er kan een behuizing met contactdozen en netwerkkabelverbindingen direct achter een of twee rijen toestellen worden geïnstalleerd. Dit is een optionele mogelijkheid, bijvoorbeeld voor bestaande sportscholen.
Voordelen
Verschillende ontwerpmogelijkheden
Zeer gering extra ruimtegebruik
Bekabeling vrijwel onzichtbaar
Geen struikelgevaar door kabels
Nadelen
Het is nodig de toestellen direct naast elkaar te plaatsen
De behuizing kan struikelgevaar opleveren
Contactdozen en netwerkverbindingen zijn verborgen in vloerboxen. Slechts een deel van de kabels is zichtbaar, van de box naar het toestel. De toestellen staan naast de boxen. Dit is een optionele mogelijkheid, bijvoorbeeld voor nieuwe sportscholen.
Tip
Er zijn ook vloerdozen van kleinere afmetingen en met minder aansluitingen verkrijgbaar.
Voordelen
Mogelijk met elke toestelindeling
Bekabeling vrijwel onzichtbaar
Geen extra ruimte nodig
Nadelen
De benodigde uitsparingen zijn mogelijk niet toegestaan of het is niet mogelijk om deze in de vloer aan te brengen.
Vereist een nauwkeurige planning en naleving van de indeling en locatie van de vloerdozen.
Contactdozen en netwerkverbindingen zijn verborgen in vloerboxen. Slechts een deel van de kabels is zichtbaar, van de box naar het toestel. De toestellen staan naast de boxen. Dit is een optionele mogelijkheid, bijvoorbeeld voor bestaande sportscholen.
Tip
Er zijn ook vloerdozen van kleinere afmetingen en met minder aansluitingen verkrijgbaar.
Voordelen
Mogelijk met elke toestelindeling
Bekabeling vrijwel onzichtbaar
Geen extra ruimte nodig
Nadelen
Het opstapje naar de verhoging kan struikelgevaar opleveren.
Vereist een nauwkeurige planning en naleving van de indeling en locatie van de vloerdozen.
Kabels die door kabelgoten lopen.
Voordelen
Geen extra ruimte nodig
Kabels kunnen snel en met weinig inspanning worden verlegd
Nadelen
Beperkte kabelcapaciteit: Er kan maar een beperkt aantal kabels door de kabelgoot worden gevoerd.
Kabels kunnen per ongeluk uit de toestellen worden getrokken als iemand over een losse kabelgoot struikelt. Daarom moeten kabelgoten stevig worden vastgelijmd of -geschroefd aan de vloer.
Kabelgoten zijn in weinig kleuren verkrijgbaar, doorgaans duidelijk verschillend van de vloer.
De voedings- en netwerkkabels worden geïnstalleerd via buizen die zich van vloer tot plafond uitstrekken.
Voordelen
Mogelijk met elke toestelindeling
Per toestel slechts een paar centimeter kabel zichtbaar
Heel weinig extra ruimte nodig
Gering risico over de kabels te struikelen
Nadelen
Buizen kunnen obstakels vormen een risico op blessures zijn als ze ongunstig geplaatst worden
Hebben een grote uitwerking op de uitstraling van de ruimte
Mogelijk onaantrekkelijk als er kabels / kabelkanalen aan het plafond zichtbaar zijn
Kabels door kabelgoten naar opbouwcontactdozen aan het oppervlak.
Let op
Er is niet voldoende ruimte om opbouwcontactdozen onder EGYM-toestellen te plaatsen. EGYM-toestellen mogen daarom niet op opbouwcontactdozen worden geplaatst.
Let op
Hierdoor kunnen de toestellen beschadigd worden.
