Voorbereidingsgids voor sportscholen
050-00046-NL revisie B
Over deze gids
In deze gids wordt uitgelegd hoe je je sportschool kunt voorbereiden op de installatie van EGYM-toestellen.
Voor meer informatie over EGYM Smart Strength, eco, Smart Flex, Fitness Hub en Fitness Hub seca edition, kun je de bijbehorende gebruikershandleiding raadplegen.
Let op
Als niet aan de vereisten voor de voorbereiding van de locatie wordt voldaan, wordt de levering uitgesteld en worden extra kosten in rekening gebracht.
Checklist vóór de installatie
Voltooi deze checklist vóór de levering.
Stuur foto's en video's van je sportschool naar EGYM-bestellingsbeheer, waarop de route van het afleverpunt naar de installatieruimtes is te zien.
Bepaal de locaties van de toestellen (zie Benodigde ruimte voor het toestel).
Neem contact op met je EGYM-vertegenwoordiger voor een ruimteplan; bij bestellingen van 3 of meer toestellen is een EGYM-ruimteplan verplicht.
Volg de P plaatsingsaanbevelingen van Fitness Hub om ervoor te zorgen dat de camerametingen kloppen.
Controleer of de vloer voldoende draagvermogen heeft voor de toestellen (zie Gewichten en afmetingen van toestellen).
Zorg voor een geaard stopcontact binnen 1 meter (3 ft) van elk toestel.
Bepaal waar je de wifirouter wilt plaatsen of hoe je de LAN-kabels wilt leggen.
Opmerking
Voor de Fitness Hub is een LAN-verbinding nodig. Bij een bestelling van Fitness Hub is een LAN-kabel van 2 meter inbegrepen.
Bepaal de plaatsing van de LAN-kabel naar elk toestel (zie LAN-vereisten), of
Zorg ervoor dat de EGYM-router binnen 15 meter (50 ft) van de toestellen staat (zie Wi-Fi-vereisten).
Zorg voor een goede kabelgeleiding (zie Opties voor kabelbeheer).
Neem contact op met een elektricien om te bepalen hoeveel aardlekschakelaars en overstroombeveiligingen nodig zijn. Geef het volgende aan de elektricien door:
het aantal toestellen
de nominale stroom van elk toestel
Controleer de regionale vereisten voor spanning en stekkers (zie Stroomvereisten).
Als je alle toestellen tegelijkertijd aan of uit wilt schakelen, vraag dan je elektricien om een schakelaar op het schakelbord te installeren.
Zorg voor een breedbandverbinding met een bandbreedte van minimaal 5 Mbit/s (download) en 1 Mbit/s (upload) per EGYM-toestel (zie Netwerkvereisten).
Opmerking
Neem minstens 3 maanden voorafgaand aan de installatie van het toestel contact op met je internetprovider.
Maak een afspraak met een gekwalificeerde IT-technicus.
Activeer een DHCP-server (Dynamic Host Configuration Protocol).
Stel de DHCP-leaseperiode in op maximaal 12 uur.
Sluit de IP-adresreeksen 10.9.x.x en 10.11.x.x uit op de DHCP-server.
Zorg ervoor dat de pool met IP-adressen groot genoeg is voor twee keer het aantal geplande toestellen (meer dan 100 aanbevolen).
Stel de firewall in om EGYM-IP-adressen en -poorten toe te staan.
Controleer of de RFID-polsbandjes bij je bestelling zijn inbegrepen of dat je ze apart moet bestellen, of
Controleer of RFID-apparatuur van andere fabrikanten compatibel is.
Neem contact op met EGYM-bestellingsbeheer om te controleren of een weegschaal bij je bestelling is inbegrepen of dat deze nog moet worden toegevoegd.
(Optioneel) Voeg een platformweegschaal of een lichaamssamenstellingsweegschaal toe aan je bestelling.
Als je een lichaamssamenstellingsweegschaal bestelt, begin dan het integratieproces samen met de fabrikant van de weegschaal (zie Overzicht van weegschaalintegratie).

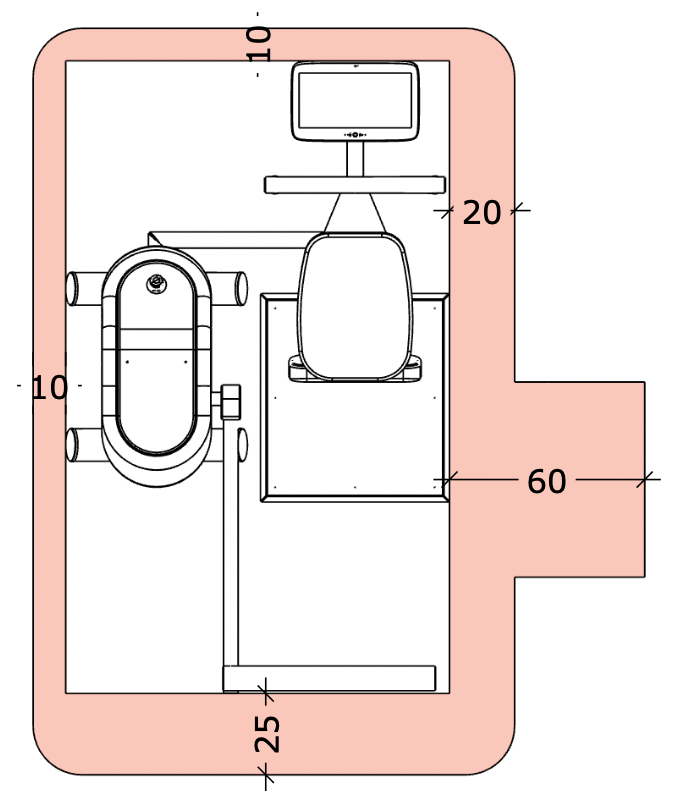

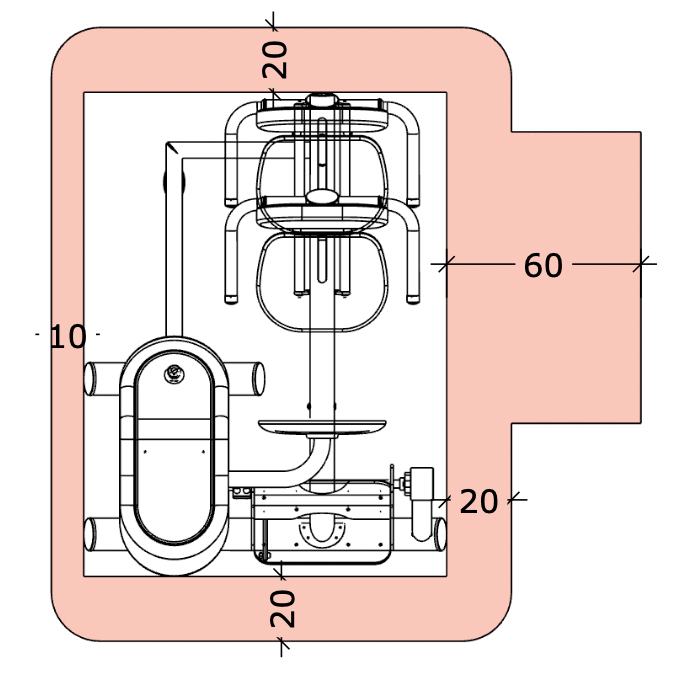

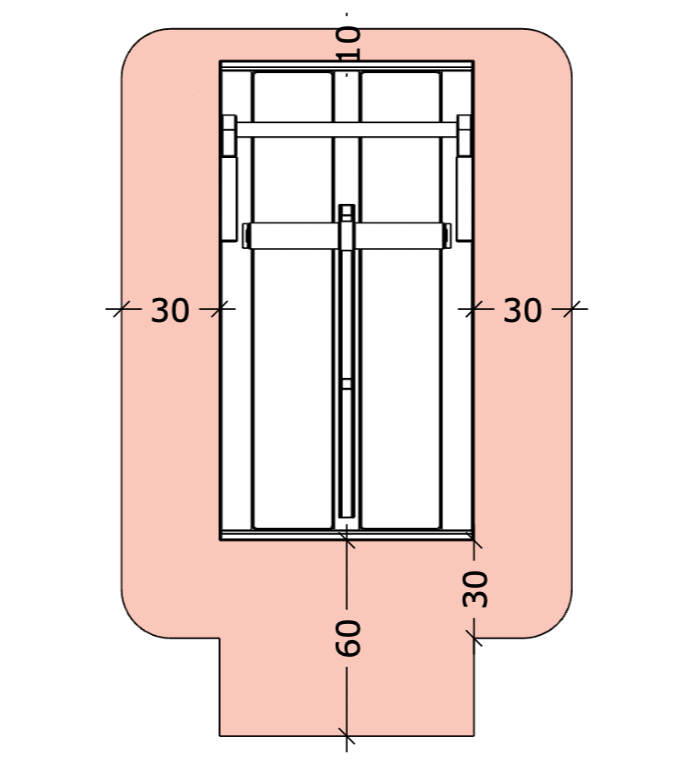

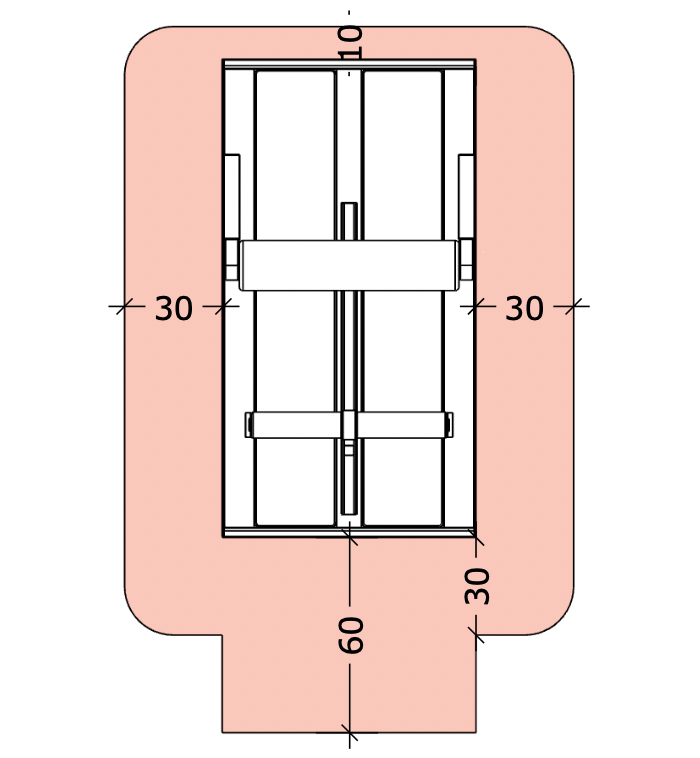

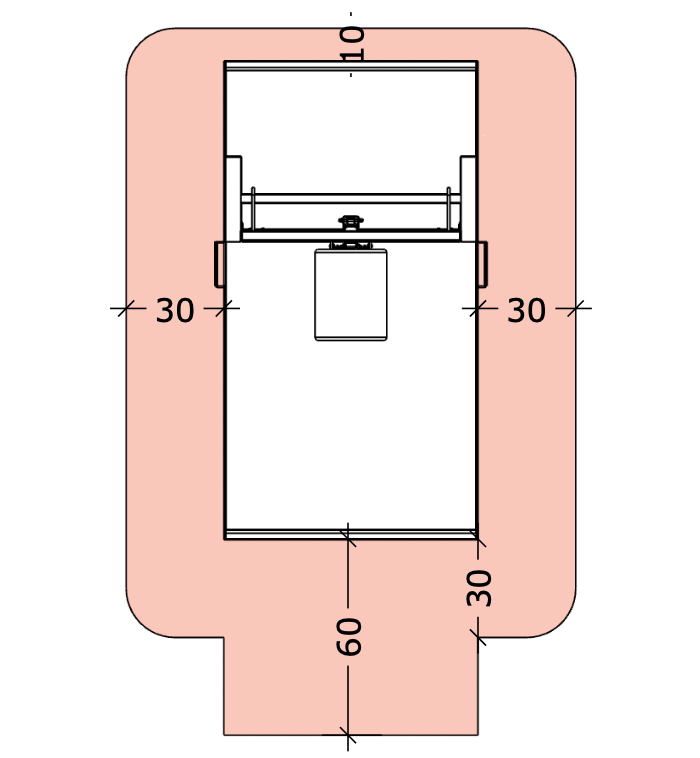

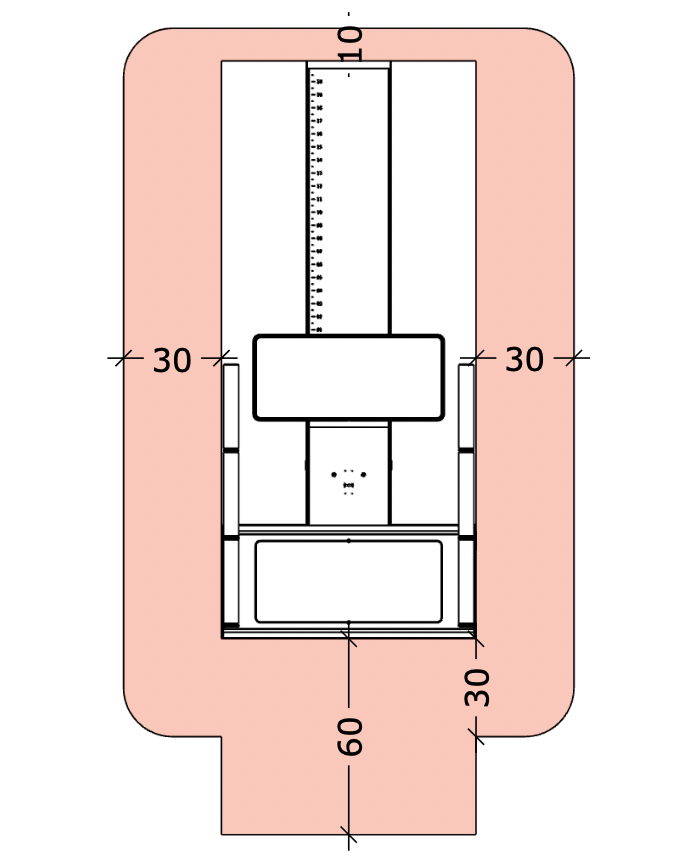

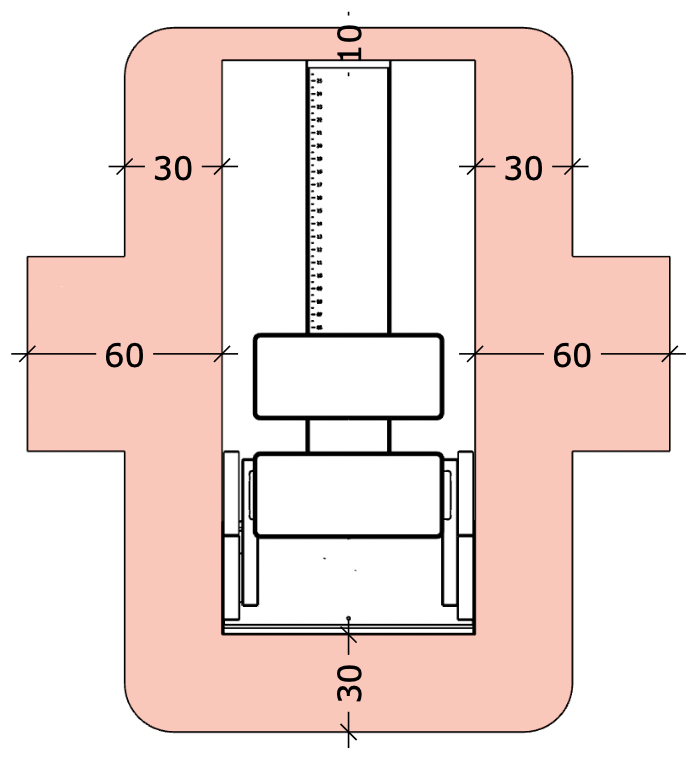

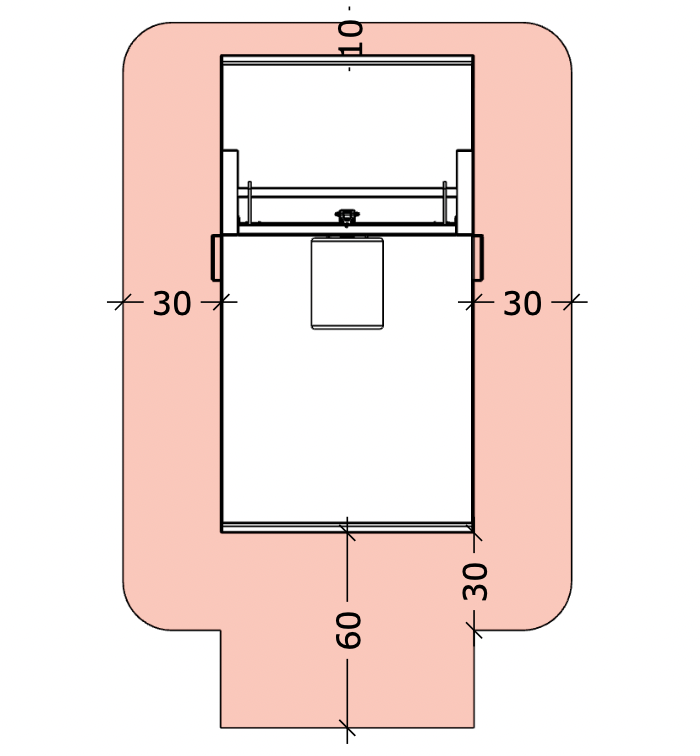

Locaties van toestellen bepalen
Machinegewichten kunnen variëren met ± 5 kg, afhankelijk van de configuratie.
Let op

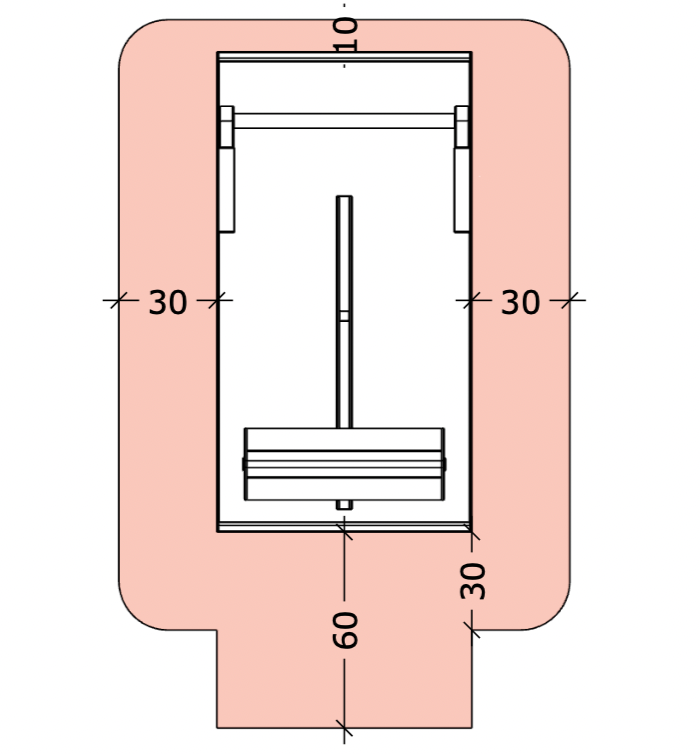

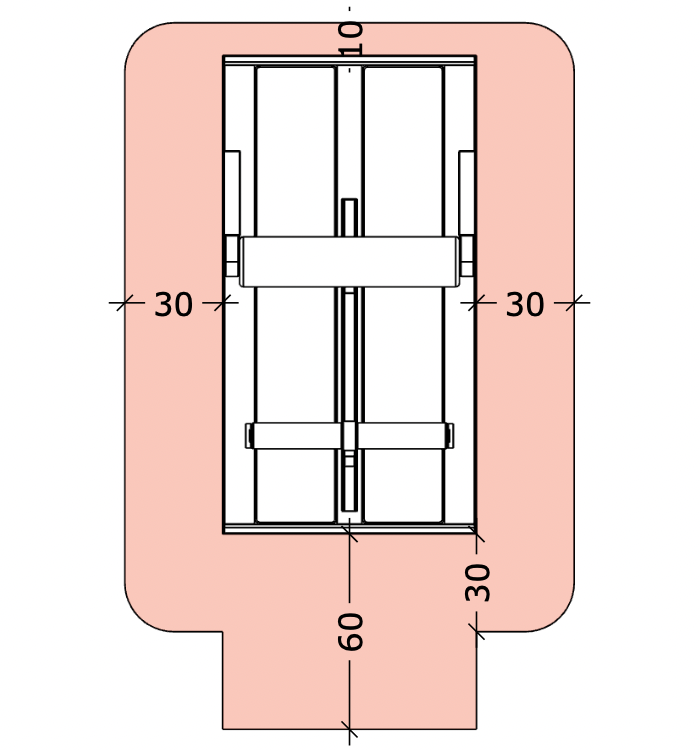

Er is 60 cm extra ruimte nodig om bij elk toestel te kunnen komen. Deze ruimte kan worden gedeeld tussen toestellen.
Fitness Hub
EGYM Fitness Hub
Verbonden weegschaal voor lichaamssamenstelling
Aangewezen plaatsingslocatie
Opmerking
Voor Fitness Hubs met de Microsoft Kinect-camera (horizontaal) is 20 cm extra ruimte nodig tussen de camera en de staruimte.
Fitness Hub seca edition
EGYM Fitness Hub seca edition
Aangewezen plaatsingslocatie
Raadpleeg voor een volledige reeks regels met betrekking tot de ruimtevereisten voor toestellen Machine Space Requirements (Room Planning).
 M1 Leg Extension |  M2 Abdominal Crunch |
 M3 Back Extension |  M4 Leg Curl |
 M5 Chest Press |  M6 Seated Row |
 M7 Lat Pulldown |  M8 Gluteus |
 M9 Leg Press |  M10 Abductor |
 M11 Adductor |  M12 Rotary Torso |
 M13 Butterfly |  M14 Butterfly Reverse |
 M15 Biceps Curl |  M16 Calf Press |
 M17 Shoulder Press |  M18 Triceps |
 M19 Hip Thrust |  M20 Squat |
Smart Flex Split
Smart Flex Hip
Smart Flex Chest
Smart Flex Neck
Smart Flex Quads
Smart Flex Calf
Smart Flex Lat Flex
Smart Flex Glutes
Opmerking
Als je het toestel naar een andere plek moet verplaatsen, neem dan contact op met de EGYM-supportafdeling.
Doen
Zorg ervoor dat de plafondhoogte op de installatielocatie minimaal 3 meter (9 ft 10 in) bedraagt.
Plaats het toestel op een stevige, stabiele ondergrond.
Richt het scherm naar een muur, zodat de privacy van de gebruiker blijft gewaarborgd.
Niet doen
Stel het scherm niet bloot aan direct zonlicht.
Richt geen lampen op de camera.
Richt het scherm niet op spiegelende oppervlakken.
Plaats het toestel niet in de buurt van apparatuur die sterke trillingen veroorzaakt.
Plaats het toestel niet in de buurt van warmtebronnen.
Installeer het toestel niet in ruimtes met een hoge luchtvochtigheid.
Opmerking
Als je het toestel naar een andere plek moet verplaatsen, neem dan contact op met de EGYM-supportafdeling.
Doen
Plaats het toestel op een stevige, stabiele ondergrond.
Niet doen
Plaats de toestellen niet in de buurt van apparatuur die sterke trillingen veroorzaakt.
Plaats de toestellen niet in de buurt van warmtebronnen.
Installeer de toestellen niet in ruimtes met een hoge luchtvochtigheid.
Elektrische infrastructuur voorbereiden
Let op
Het netsnoer moet goed bereikbaar zijn.
Het netsnoer mag niet in de knoop raken, verdraaid raken of onder voorwerpen bekneld raken.
Zorg ervoor dat je niet op het netsnoer kunt gaan staan of erover kunt struikelen.
Elk toestel moet rechtstreeks worden aangesloten op een afzonderlijke stroomaansluiting. Gebruik geen verlengkabels of stekkerdozen.
EGYM-toestel | Type stroomaansluiting | Voedingsspanning | Nominale stroom | Lekstroom |
|---|---|---|---|---|
Smart Strength (behalve M9 en M20) | CEE 7/3 of CEE 7/5 | 230 V, 50 Hz | 8 A | < 3,5 mA |
M9 Leg Press / M20 Squat | CEE 7/3 of CEE 7/5 | 230 V, 50 Hz | 13 A | < 3,5 mA |
Fitness Hub / Fitness Hub seca edition | CEE 7/3 of CEE 7/5 | 100 - 240 V, 50/60 Hz | 4.5 A | < 3,5 mA |
Smart Flex | CEE 7/3 of CEE 7/5 | 85 - 264 V, 50/60 Hz | 0,7 A (230 V) | < 0,75 mA |
EGYM-toestel | Type stroomaansluiting | Voedingsspanning | Nominale stroom | Lekstroom |
|---|---|---|---|---|
Smart Strength (behalve M9 en M20) | Type K of CEE 7/5 | 230 V, 50 Hz | 8 A | < 3,5 mA |
M9 Leg Press / M20 Squat | Type K of CEE 7/5 | 230 V, 50 Hz | 13 A | < 3,5 mA |
Fitness Hub / Fitness Hub seca edition | Type K of CEE 7/5 | 100 - 240 V, 50/60 Hz | 4.5 A | < 3,5 mA |
Smart Flex | Type K of CEE 7/5 | 85 - 264 V, 50/60 Hz | 0,7 A (230 V) | < 0,75 mA |
EGYM-toestel | Type stroomaansluiting | Voedingsspanning | Nominale stroom | Lekstroom |
|---|---|---|---|---|
Smart Strength (behalve M9 en M20) | BS 1363 | 230 V, 50 Hz | 8 A | < 3,5 mA |
M9 Leg Press / M20 Squat | BS 1363 | 230 V, 50 Hz | 13 A | < 3,5 mA |
Fitness Hub / Fitness Hub seca edition | BS 1363 | 100 - 240 V, 50/60 Hz | 4.5 A | < 3,5 mA |
Smart Flex | BS 1363 | 85 - 264 V, 50/60 Hz | 0,7 A (230 V) | < 0,75 mA |
EGYM-toestel | Type stroomaansluiting | Voedingsspanning | Nominale stroom | Lekstroom |
|---|---|---|---|---|
Smart Strength (behalve M9 en M20) | Type I of AS 3112 | 230 V, 50 Hz | 8 A | < 3,5 mA |
M9 Leg Press / M20 Squat | Type I of AS 3112 | 230 V, 50 Hz | 13 A | < 3,5 mA |
Fitness Hub / Fitness Hub seca edition | Type I of AS 3112 | 100 - 240 V, 50/60 Hz | 4.5 A | < 3,5 mA |
EGYM-toestel | Type stroomaansluiting | Voedingsspanning | Nominale stroom | Lekstroom |
|---|---|---|---|---|
Smart Strength (behalve M9 en M20) | NEMA 5-15 | 110V / 120 V, 60Hz | 15 A | < 3,5 mA |
M9 Leg Press | NEMA 5-20 | 110V / 120 V, 60Hz | 20A | < 3,5 mA |
M20 Squat | NEMA 5-20 NEMA 6-20 * | 110V / 120 V, 60Hz 220V / 240 V, 60Hz * | 20A 13 A * | < 3,5 mA |
Fitness Hub / Fitness Hub seca edition | NEMA 5-15 | 100 - 240 V, 50/60 Hz | 4.5 A | < 3,5 mA |
Let op
* De M20 Squat kan met verschillende spanningsconfiguraties werken. Check even de instellingen van je machine voordat je 'm op een stopcontact met hoge spanning aansluit. De M20-spanningsconfiguratie mag alleen worden gewijzigd door een EGYM-servicetechnicus.
Overstroombeveiligingen (OCPD's), zoals stroomonderbrekers, beschermen elektrische circuits tegen overbelasting.
Let op
Neem contact op met een erkende elektricien om geschikte OCPD's te kiezen.
Gebruik een stroomonderbreker met een korte uitschakelvertraging (magnetische uitschakeldrempel tussen 3 en 5 keer de nominale stroom)
Aantal toestellen per OCPD: de som van de nominale stromen mag de nominale waarde van de OCPD niet overschrijden.
Let op
Gebruik de OCPD niet om de toestellen in of uit te schakelen.
Aardlekschakelaars (RCCB's) bieden bescherming tegen lekstroom.
Opmerking
Een type B+ aardlekschakelaar wordt afgeraden; door de hoge frequentiegevoeligheid kan de schakelaar onnodig worden geactiveerd.
Let op
Gebruik geen aardlekschakelaars om toestellen in of uit te schakelen.
EGYM-toestel | Type aardlekschakelaar | Vereiste gevoeligheid | Toestellen per aardlekschakelaar |
|---|---|---|---|
Smart Strength (Vision en Series 3) | Type A (AC en pulserende stroomgevoelige) aardlekschakelaar | IΔN = 30 mA | Maximaal 4 Geldt voor alle modellen, inclusief de M9 Leg Press en de M20 Squat |
EGYM eco | Type B (DC-gevoelig) Let opHet gebruik van niet-geautoriseerde of incompatibele aardlekschakelaars kan de veiligheid in gevaar brengen en het risico op elektrische gevaren verhogen. Geteste en goedgekeurde aardlekschakelaars:
| IΔN = 30 mA | Maximaal 4 Geldt voor alle modellen, inclusief de M9 Leg Press. |
Smart Flex | Type A (AC en pulserende stroomgevoelige) aardlekschakelaar | IΔN = 30 mA | Maximaal 8 |
Fitness Hub en Fitness Hub seca edition | Voor de Fitness Hub is geen aparte aardlekschakelaar nodig. | ||
EGYM-toestel | Type aardlekschakelaar | Vereiste gevoeligheid | Toestellen per aardlekschakelaar |
|---|---|---|---|
Smart Strength (Vision en Series 3) | Type A (AC en pulserende stroomgevoelige) aardlekschakelaar | IΔN = 30 mA | Maximaal 4 Geldt voor alle modellen, inclusief de M9 Leg Press en de M20 Squat |
EGYM eco | Type B (DC-gevoelig) Let opHet gebruik van niet-geautoriseerde of incompatibele aardlekschakelaars kan de veiligheid in gevaar brengen en het risico op elektrische gevaren verhogen. Geteste en goedgekeurde aardlekschakelaars:
| IΔN = 30 mA | Maximaal 4 Geldt voor alle modellen, inclusief de M9 Leg Press. |
Smart Flex | Type A (AC en pulserende stroomgevoelige) aardlekschakelaar | IΔN = 30 mA | Maximaal 8 |
Fitness Hub en Fitness Hub seca edition | Voor de Fitness Hub is geen aparte aardlekschakelaar nodig. | ||
EGYM-toestel | Type aardlekschakelaar | Vereiste gevoeligheid | Toestellen per aardlekschakelaar |
|---|---|---|---|
Smart Strength (Vision en Series 3) | Type A (AC en pulserende stroomgevoelige) aardlekschakelaar | IΔN = 30 mA | Maximaal 4 Geldt voor alle modellen, inclusief de M9 Leg Press en de M20 Squat |
Fitness Hub en Fitness Hub seca edition | Voor de Fitness Hub is geen aparte aardlekschakelaar nodig. | ||
EGYM-toestel | Type verliesstroomautomaat | Vereiste gevoeligheid | Toestellen per verliesstroomautomaat |
|---|---|---|---|
Smart Strength (Vision en Series 3) | Type A (AC en pulserend stroomgevoelig) | IΔN = 30 mA | Elk toestel heeft een afzonderlijke aansluiting van klasse A met een verliesstroomautomaat of installatieautomaat nodig. |
Fitness Hub en Fitness Hub seca edition | Voor de Fitness Hub is geen aparte verliesstroomautomaat nodig. | ||
Overzicht van weegschaalintegratie
Opmerking
Voor de Fitness Hub seca edition is weegschaalintegratie niet nodig.
Ga voor een volledige lijst met compatibele weegschalen naar de EGYM-website:
Weegschalen kunnen rechtstreeks bij de fabrikant worden gekocht. Vraag de fabrikant van de weegschaal of er extra kabels nodig zijn en raadpleeg de gebruikershandleiding van de weegschaal voor instructies over plaatsing en bekabeling.
Sommige weegschalen van andere merken moeten worden geactiveerd voordat ze verbinding kunnen maken met de EGYM-cloud. Neem voor meer informatie contact op met de EGYM bestelafdeling.
Netwerkconfiguratie
EGYM-toestellen hebben een betrouwbare internetverbinding nodig en mogen de beperkte bandbreedte niet delen met systemen die veel data verbruiken, zoals wifi voor gasten of streamingdiensten. Een afzonderlijke internetverbinding voor EGYM-toestellen wordt aanbevolen, maar is niet vereist.
Zorg voor voldoende bandbreedte:
5 Mbit/s (downloaden) per EGYM-toestel;
1 Mbit/s (uploaden) per EGYM-toestel; en
1-2 Mbit/s (downloaden) per sportschoollid, als er film- of muziekstreamingdiensten worden aangeboden.
Opmerking
Neem minstens 3 maanden voorafgaand aan de installatie van het toestel contact op met je internetprovider.
Activeer een DHCP-server (Dynamic Host Configuration Protocol).
Stel de DHCP-leaseperiode in op maximaal 12 uur.
Sluit de IP-adresreeksen 10.9.x.x en 10.11.x.x uit op de DHCP-server.
Zorg ervoor dat de pool met IP-adressen groot genoeg is voor twee keer het aantal geplande toestellen (meer dan 100 aanbevolen).
Opmerking
EGYM adviseert gebruik te maken van een LAN-verbinding.
Zorg dat er bij elk toestel een LAN-poort is, of
leg een CAT6-netwerkkabel naar elk toestel aan met 3 m extra lengte.
Opmerking
De wifi-configuratie is alleen beschikbaar als je een EGYM-router gebruikt.
Waarschuwing
Druk niet op de knop voor het terugzetten naar de fabrieksinstellingen op de EGYM-router, omdat hierdoor de toestellen van het netwerk worden losgekoppeld en de instellingen worden gewist.
Sluit de router aan op een daarvoor bestemd stopcontact.
Sluit de router via een LAN-kabel aan op het netwerk.
Plaats van de router:
1,5 meter boven de vloer; niet op de grond.
Binnen 15 meter van de toestellen, bij voorkeur met direct zicht.
Houd het apparaat uit de buurt van storingsbronnen, zoals andere wifi-apparatuur, DECT-telefoons, luidsprekers, Bluetooth-apparaten, magnetrons of elektrische fitnessapparatuur.
Houd het uit de buurt van grote metalen voorwerpen, zoals verwarmingen of ijzeren halters.
Opmerking
De kwaliteit van de verbinding hangt sterk af van de locatie van de router.
EGYM adviseert om ongeveer 15 toestellen binnen een straal van 15 meter rond de router te plaatsen. Als EGYM-toestellen meer dan 15 meter van de router staan, vraag dan een draadloos toegangspunt aan en verbind dit met de EGYM-router.
Foutief geconfigureerde firewalls kunnen problemen veroorzaken met de EGYM-toestellen. Sta uitzonderingen toe voor de IP-adressen en poorten uit de volgende tabel.
Omschrijving | Bestemmingshost | Protocol | Poorten |
|---|---|---|---|
Training, updates, toestelstatus | 104.199.66.167 35.189.221.132 104.199.91.64 146.148.19.217 104.155.57.166 146.148.15.175 | TCP | Alle poorten |
Onderhoud op afstand | 35.198.87.78 212.114.251.94 192.158.31.31 | TCP en UDP | Alle poorten |
Domain Name Service (DNS) | 8.8.8.8 8.8.4.4 | TCP en UDP | Poort 53 |
Tijdsynchronisatie (NTP) | NTP-server | Toegang inschakelen | |
Fitness Hub seca edition | 3.127.32.71 18.156.48.111 3.124.243.61 52.37.226.173 35.84.145.167 35.81.42.122 | TCP | Alle poorten |
Opties voor kabelbeheer
Raadpleeg een deskundige op het gebied van ruimteplanning om een kabelbeheeroplossing voor je sportschool te kiezen.
De ruimte tussen het onderstel van het toestel en de vloer verschilt per type toestel:
Vision (M1, M2, M3, M4, M5, M6, M7, M8, M15, M16, M17, M18, M19, M20)
(Plastic basis)
Series 3 (M1, M2, M3, M4, M5, M6, M7, M15, M17, M18, M19, M20)
Vision (M1, M2, M3, M4, M5, M6, M7, M8, M15, M16, M17, M18, M19, M20)
(Metalen basis)
Stopcontacten en LAN-aansluitingen zitten in een aansluitdoos die achter of tussen de toestellen is geïnstalleerd.
Voordelen
Er is weinig extra ruimte nodig, waardoor het een praktische optie is voor bestaande sportscholen.
De bekabeling is grotendeels weggewerkt.
Overwegingen
De toestellen moeten naast elkaar worden geplaatst.
De behuizingen kunnen struikelgevaar opleveren.
Stopcontacten en LAN-aansluitingen zijn in vloerdozen geïnstalleerd.
Voordelen
Vloercontactdozen zijn geschikt voor elke toestelopstelling.
De bekabeling is grotendeels weggewerkt, behalve de kabel van de vloerdoos naar het toestel.
Er is geen extra ruimte nodig, waardoor het een praktische optie is voor bestaande sportscholen.
Overwegingen
De posities van de vloerdozen moeten overeenkomen met de definitieve toestelopstelling.
Het is misschien niet toegestaan of mogelijk om uitsparingen in de vloer te maken.
Stopcontacten en LAN-aansluitingen zijn in een verhoogd platform ingebouwd.
Voordelen
Vloercontactdozen zijn geschikt voor elke toestelopstelling.
De bekabeling is grotendeels weggewerkt, behalve de kabel van de vloerdoos naar het toestel.
Er is geen extra ruimte nodig, waardoor het een praktische optie is voor bestaande sportscholen.
Overwegingen
Het verhoogde platform kan een struikelgevaar vormen.
De posities van de vloerdozen moeten overeenkomen met de definitieve toestelopstelling.
Stroom- en LAN-kabels worden door kabelgoten geleid.
Voordelen
Er is geen extra ruimte nodig, waardoor het een praktische optie is voor bestaande sportscholen.
Kabelgoten kunnen snel worden geïnstalleerd.
Overwegingen
Kabelgoten bieden beperkte ruimte voor kabels.
De goot moet stevig aan de vloer worden bevestigd.
De kleur kan opvallen ten opzichte van de vloer.
De stroom- en LAN-kabels worden verticaal door buizen geleid.
Voordelen
Buizen zijn geschikt voor elke toestelopstelling.
De bekabeling is grotendeels weggewerkt.
Er is minimale extra ruimte nodig.
Overwegingen
De buizen moeten zorgvuldig worden geplaatst om belemmeringen te voorkomen.
De buizen zijn zichtbaar en geven de ruimte een andere uitstraling.
Let op
Installeer EGYM-toestellen niet over opbouwcontactdozen die in de vloer zijn gemonteerd. Er is niet genoeg ruimte onder het apparaat en dit kan schade veroorzaken.
Inlogmethode
Om in te loggen op de EGYM-apparatuur hebben leden een gebruikersaccount (EGYM-ID) nodig. Om de privacy van gegevens te waarborgen, moet elk lid een eigen account hebben.
De apparaten uit de EGYM-serie 3 ondersteunen inloggen via RFID, NFC of beide. De toestellen kunnen de ondersteunde inlogmethoden en -instructies weergeven. De ondersteunde inlogmethoden die in je sportschool beschikbaar zijn, kun je configureren in de EGYM Business Suite.
RFID-chip (polsbandje of pas)
We raden aan om RFID-polsbandjes (Radio Frequency Identification) van EGYM te gebruiken.
RFID-chips die niet door EGYM worden geleverd (bijvoorbeeld MIFARE- of LEGIC-chips) moeten door EGYM Order Management worden gecontroleerd. Stuur ten minste 4 weken voor de geplande implementatie 2 voorbeeld-RFID-chips naar EGYM SE, samen met een kopie van het gegevensblad van de fabrikant.
De EGYM-toestellen ondersteunen RFID-logins via de MIFARE-standaard. Voor compatibiliteit met LEGIC is een speciale RFID-lezer nodig. Neem voor de levering contact op met EGYM Order Management om te controleren of je inlogmedium wordt ondersteund.
NFC-pas (smartphone)
NFC-inloggen werkt met Apple Wallet (VAS) en Google Smart Tap.
Om NFC-inloggen te activeren, kun je een NFC-pas aanmaken in de EGYM Branded Member App. Als je sportschool een andere aanbieder van NFC-passen gebruikt, neem dan contact op met de EGYM-supportafdeling.
