Fitness Hub Installationsförutsättningar
Fitness Hub & Fitness Hub seca edition
Introduktion
Välkommen till EGYM!
Observera följande tekniska krav för installationen av din EGYM-utrustning och tillhandahåll informationen till din elektriker och IT-tekniker. Alla tekniska krav måste vara uppfyllda för att leveransen ska kunna genomföras så smidigt som möjligt.
Mer information om de teman som behandlas i detta dokument finns i respektive ägarhandbok. Läs igenom manualerna noga så att du blir bekant med alla krav.
Vi hjälper dig, din elektriker eller IT-tekniker med de nödvändiga förberedelserna och klargör eventuella frågor.
Om leverans och/eller installation inte är möjlig på grund av att platsen inte förberetts på ett tillfredsställande sätt måste vi avtala om ett nytt leveransdatum och fakturera merkostnaden.
Om du har frågor är du välkommen att kontakta EGYM-supporten (se Kontaktuppgifter) eller din återförsäljare.
Före leverans
Allmänna förberedelser
Beakta alla EGYM-maskiner samt ytterligare utrustning och kontorsutrymmen när du planerar din infrastruktur.
Kontakta en IT-tekniker eller jobba med en utbildad IT-tekniker i din organisation som har erfarenhet av att administrera nätverksinfrastruktur.
Teckna helst ett bredbandsabonnemang hos en pålitlig internetleverantör 3 månader innan din EGYM-utrustning levereras.
En bandbredd på minst 5 Mbit/s (nedladdning) per EGYM-maskin krävs.
Till exempel kräver en krets med 8 EGYM-maskiner med en Fitness Hub en bandbredd på minst 45 Mbit/s. Detta för att säkerställa att täckningen är tillräcklig för regelbunden träning på maskinerna samt eventuella maskinuppdateringar.
För Fitness Hub krävs ett eluttag på 230 V som ska vara placerat så nära enheten som möjligt.
Notera
Om elarbeten behöver utföras för att dra ström till maskinerna rekommenderar vi att nätverkskablar/nätverksportar installeras samtidigt.
Om du vill använda RFID-taggar som inte kan beställas från EGYM ska dessa kontrolleras i förväg för att säkerställa att de kan kombineras med EGYM-maskiner. Kontakta din EGYM Implementation Manager för mer information.
Checklista för förberedelser på plats
Innan EGYM-utrustningen levereras får du ett e-postmeddelande med en beskrivning av nästa steg. Kontrollera att punkterna på checklistan nedan har utförts senast 6 veckor innan utrustningen levereras:
Fitness Hub & Fitness Hub seca edition
Golvyta/plattform har förberetts.
Rumskarta har skapats.
Uttag har förberetts.
Nödvändig internetbandbredd finns tillgänglig.
Nätverksalternativ: en nätverkskabel per maskin.
Brandvägg har inaktiverats eller ställts in korrekt (se Brandväggsundantag: IP-adresser).
Fitness Hub
Våg har införskaffats eller beställts.
Vågintegrationen har startat i tid med tillverkaren av vågen.
Starta och stänga av maskinen
Starta och stäng alltid av EGYM-utrustningen med den medföljande strömbrytaren.
Observera
Använd inte jordfelsbrytare eller överströmsbrytare till att stänga av maskinerna! Detta kan leda till ett fel i jordfelsbrytaren, vilket i sin tur kan orsaka överspänning i elkretsen och skada EGYM-hårdvaran utan möjlighet till reparation.
Om du vill slå på och av all EGYM-utrustning samtidigt för att spara tid måste en strömbrytare på en instrumenttavla installeras specifikt för detta syfte av en certifierad elektriker, förutom eventuella jordfelsbrytare (RCCB/GFCI).
Krav på elektrisk utrustning
Strömkrav
* Om du använder en ansluten våg kan du läsa mer om ytterligare krav i Integrering av kroppssammansättning och plattformsvåg.
Krav på anslutningen
Observera
Varje EGYM-maskin ska vara inkopplad direkt till ett separat eluttag. Det är inte tillåtet att använda förlängningssladdar eller grenuttag.
Vid leverans av Fitness Hub medföljer en 1,5 m IEC-strömkabel (IEC 60320 C14).
Installera aldrig Fitness Hub nära enheter som genererar elektriska störningar, såsom ljusrör, stora maskiner med AC-motorer (vibrationsplattor, kylskåp, luftkonditionering, kompressor osv.), högfrekventa anordningar för termisk behandling eller värmeapparater (såsom el- eller väggvärmare eller strålkastare), växelriktare för solenergi, lasersystem (t. ex. för hårborttagning), solarier eller laddare för elfordon.
Observera
Be din elektriker utföra återkommande kontroller av EGYM-utrustningen och kablaget enligt EN 50699 och överlämna besiktningsprotokollet till dig. Detta protokoll är ett krav enligt EU-lagstiftningen och ska vara en del av din elektrikers service. Insistera på att få en kopia för referens.
Internetspecifikationer
För Fitness Hub krävs en snabb och pålitlig internetanslutning via ett trådat nätverk. På det sättet får man bästa möjliga användarerfarenhet och maximal anslutningsstabilitet.
En DHCP-server måste vara aktiverad på nätverket för att maskinerna ska fungera korrekt.
Alla DHCP-adressrymder kan användas utom 10.9.x.x och 10.11.x.x eftersom dessa IP-adresser redan används internt i maskinerna. Konflikter kan uppstå om de även används i kundens nätverk.
Kontrollera att giltighetsperioden i DHCP-serverinställningarna är kort (högst 12 timmar) så att tillräckliga IP-adresser förblir tillgängliga.
Vi rekommenderar även en adresspool som klarar minst dubbelt så många slutenheter som planeras.
Tillgänglig bandbredd på minst 5 Mbit/s (nedladdning) och minst 1 Mbit/s (uppladdning) per EGYM-maskin krävs.
När nätverkets bandbredd tilldelas ska det nätverk som används för EGYM-utrustningen prioriteras. Det kan vara lämpligt att ha ett särskilt EGYM-nätverk, men detta är inte ett måste.
Vid leverans av Fitness Hub medföljer en nätverkskabel på 2 m. Om en längre kabel krävs rekommenderar vi nätverkskabeln CAT6.

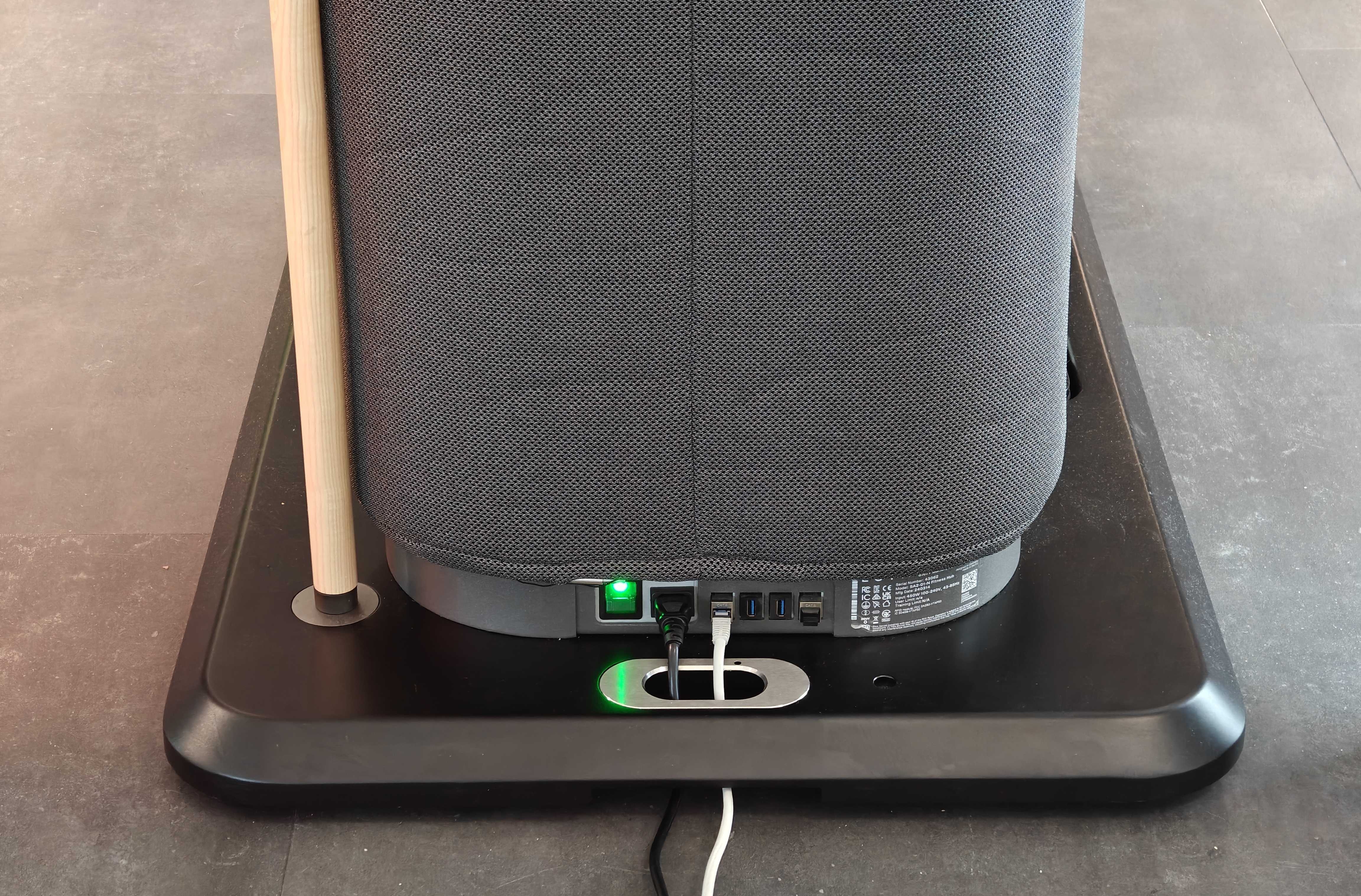

Nätverkets anslutningsport är placerad bakom tornet vid basplattan.
Du kan använda nätverkskabeln för att ansluta maskinen till en nätverksport i en golvlåda.
Observera att felaktigt inställda brandväggar kan orsaka problem med EGYM-maskinerna. Men om brandväggar och MAC-filtrering konfigureras i nätverket ska man tillåta undantag för IP-adresserna och portarna i följande tabell för att underlätta för utgående anslutningar.
Beskrivning | Målvärd | Målportar |
|---|---|---|
Träning, uppdateringar, enhetsstatus | 104.199.66.167 35.189.221.132 104.199.91.64 146.148.19.217 104.155.57.166 146.148.15.175 3.127.32.71 18.156.48.111 3.124.243.61 52.37.226.173 35.84.145.167 35.81.42.122 | TCP: Alla portar |
Fjärrunderhåll | 35.198.87.78 212.114.251.94 192.158.31.31 | TCP och UDP: Alla portar |
Domännamnsleverantör (DNS) | 8.8.8.8, 8.8.4.4 | TCP och UDP: Port 53 |
NTP-server | Aktivera åtkomst | |
Installationsplats
Fitness Hub måste placeras på ett fast, stabilt, jämnt och icke-reflekterande underlag med tillräckligt stark bärförmåga för enhetens vikt. Ställ inte på svarta golvplankor eller tjocka mattor.
För korrekta kameramått:

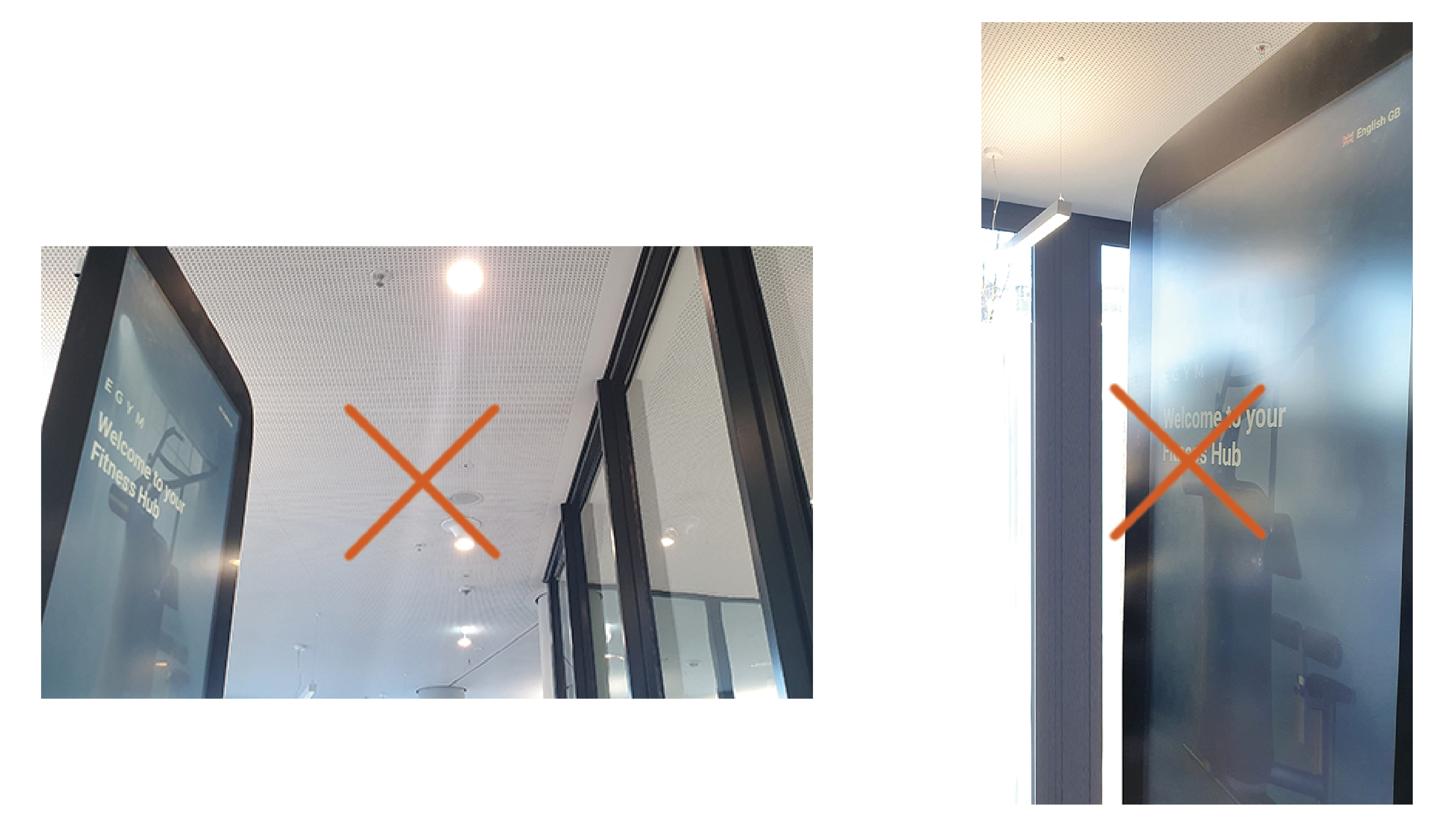

Fitness Hub ska inte exponeras för direkt solljus eller vara vänd mot reflekterande ytor (speglar, fönster, glasdörrar osv.).
Lampor (som strålkastare) ska inte vara riktade mot kameralinsen eller i kamerans riktning.
Fitness Hub-enheter ska inte vara vända mot varandra eftersom det kan uppstå störningar när flera gymdeltagare är aktiva samtidigt. Placera i stället Fitness Hub-enheterna sida vid sida.
Fitness Hub ska inte placeras intill träningsutrustning som orsakar starka vibrationer i golv (t.ex. löpband eller squat racks). Starka vibrationer kan ge upphov till kamerakalibreringsfel.
Om möjligt ska Fitness Hub-enhetens bildskärm vara vänd mot en vägg för att förhindra insyn när personuppgifter matas in.
Om du behöver flytta Fitness Hub till en annan plats, till exempel för att förbättra mätnoggranheten ska du kontakta EGYM-support för att få hjälp.
Maskinvikt | Mått (längd x bredd x höjd): | |
Fitness Hub | 67 kg (inkl. flexibilitetsstav) | 806 x 606 x 1850 mm - |
Fitness Hub seca edition | 90 kg (inkl. flexibilitetsstav) | 730 x 1100 x 1850 mm - |
EGYM Fitness Hub
Ansluten till en kroppsanalysvåg
Angiven ståyta

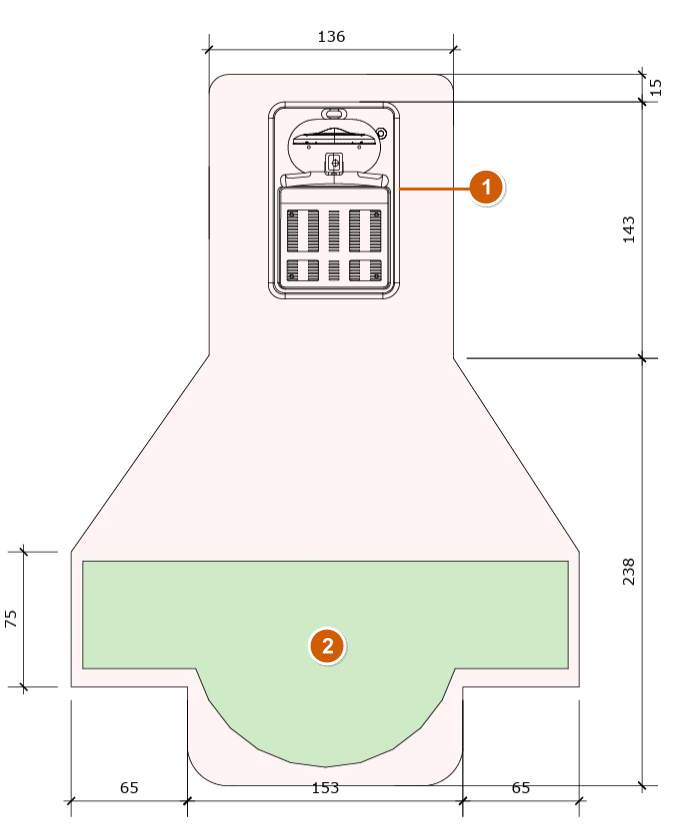

EGYM Fitness Hub seca edition
Angiven ståyta
Integrering av kroppssammansättning och plattformsvåg
Ett separat eluttag rekommenderas för anslutning av en kropps- eller plattformsvåg.
UK/AU: 230 V/13 A
USA: 120 V/15 A
Tyskland: Använd ett standardeluttag på 230 V/16 A
InBody-/Tanita-skål
En 1,8 m USB A till USB B-kabel medföljer Fitness Hub så att enheten kan anslutas till en Tanita- eller InBody-våg.
Seca-våg
Observera
Seca-platformsskalaen er tilsluttet Fitness Hub ved hjælp af det medfølgende modemkabel. For at undgå at beskadige skalaen skal du altid sikre dig, at du kun tilslutter modemkablet til den sorte modemport som vist nedenfor. Stik aldrig modemkablet ind i den gyldne/sølvfarvede Ethernet-port, da det kan beskadige den.
En Seca-plattfomsvåg kan köpas direkt från EGYM
Gå till https://egym.com/uk/fitness-hub-compatible-scales för en hel förteckning över andra kompatibla vågar från externa leverantörer. Dessa kan köpas från respektive tillverkare.
Vissa vågar från externa leverantörer måste först aktiveras så att de kan integreras med EGYM-molnet. Kontakta EGYM Order Management för mer information.
Läs i användarmanualen eller på din kroppsanalysvåg för fler anvisningar om korrekt placering och kabeldragning.
Kablage
I det här avsnittet ger vi några tips om olika kabelkonfigurationer för EGYM-utrustningen. Eftersom det alltid finns för- och nackdelar och alla gym ser olika ut rekommenderar vi att du kontaktar en planeringsexpert som kan hjälpa dig att välja en anpassad konfiguration till ditt gym.

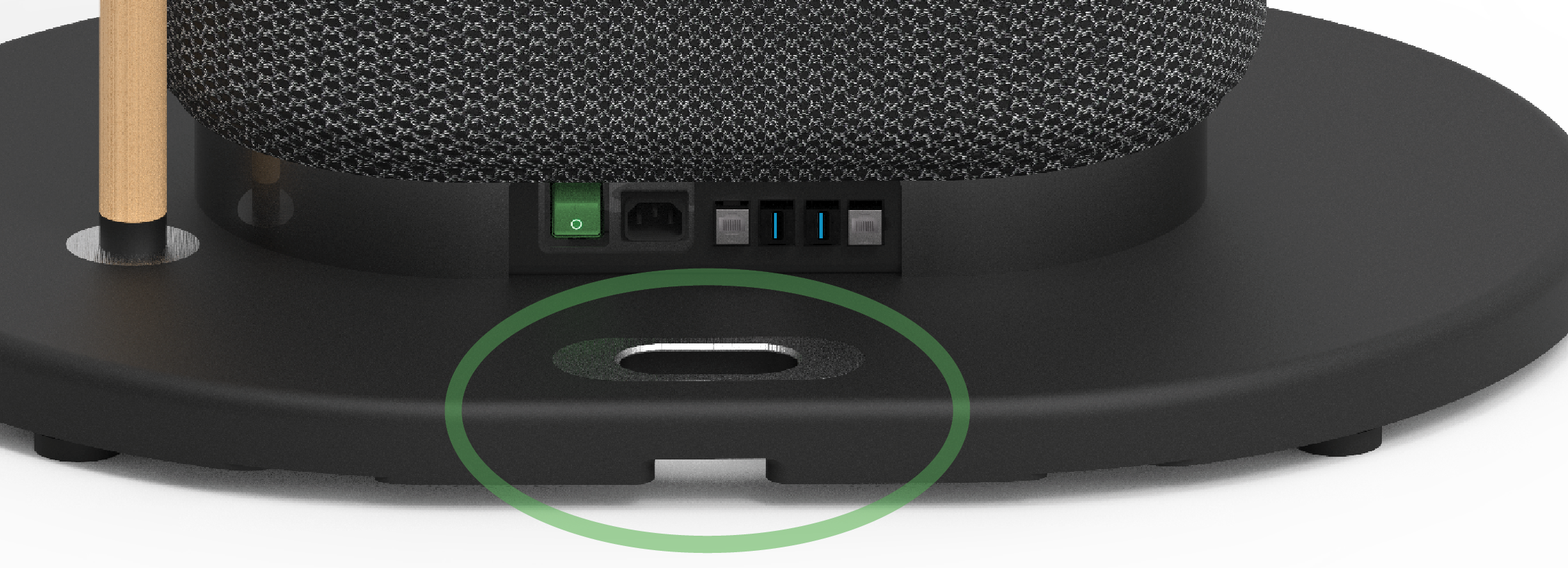

Bakom basplattan har Fitness Hub en öppning så att kablarna enkelt kan dras igenom och eventuellt gömmas undan.
Kablar som sticker ut ur golvlådor ska läggas så platt som möjligt så att de kan dras på bästa möjligt.
Fitness Hub ska inte placeras direkt ovanpå en golvlåda. Lämna cirka 5–6 cm utrymme mellan golvlådans öppning och basplattans baksida.
Fitness Hub
Fitness Hub seca edition
En låda med uttag och nätverkskabelanslutningar kan installeras direkt bakom en rad eller mellan två rader maskiner. Det är ett möjligt alternativ för till exempel befintliga gym.
Fördelar
Olika utformningar är möjliga.
Mycket litet krav på ytterligare utrymme.
Kablarna blir nästan osynliga.
Ingen risk att snubbla över kablar.
Nackdelar
Kräver att maskinerna ställs upp bredvid varandra.
Lådan kan medföra snubbelrisk.
Uttag och nätverkskabelanslutningar göms i golvlådor. Kablarna syns endast delvis och går från lådan till maskinen, och maskinerna står bredvid lådorna. Det är ett möjligt alternativ för till exempel nya gym.
Tips
Det går även att beställa golvlådor med mindre mått och färre anslutningar.
Fördelar
Maskinerna kan ställas hur som helst.
Kablarna blir nästan osynliga.
Inget ytterligare utrymme krävs.
Nackdelar
Nödvändiga hålrum kanske inte är tillåtna eller inte möjliga att placera i golvet.
Förutsätter noggrann planering och överensstämmelse med utrustningens formgivning och golvlådans positioner.
Uttag och nätverkskabelanslutningar göms i golvlådor. Kablarna syns endast delvis och går från lådan till maskinen, och maskinerna står bredvid lådorna. Det är ett möjligt alternativ för till exempel befintliga gym.
Tips
Det går även att beställa golvlådor med mindre mått och färre anslutningar.
Fördelar
Maskinerna kan ställas hur som helst.
Kablarna blir nästan osynliga.
Inget ytterligare utrymme krävs.
Nackdelar
Steget till plattformen medför potentiell snubbelrisk.
Förutsätter noggrann planering och överensstämmelse med utrustningens formgivning och golvlådans positioner.
Kablar som dras genom kabelkanaler.
Fördelar
Inget ytterligare utrymme krävs.
Kablar kan läggas ut snabbt med liten arbetsinsats.
Nackdelar
Begränsad kabelkapacitet – endast ett litet antal kablar ryms i kabelkanalen.
Kablar kan av misstag dras ur maskiner om någon snubblar över en lös kabelkanal. Det är därför viktigt att kanalerna är ordentligt limmade eller skruvade i golvet.
Kabelkanaler finns inte i så många färger och syns ofta rejält från golvet.
Ström- och nätverkskablar dras genom rör som går från golv till tak.
Fördelar
Maskinerna kan ställas hur som helst.
Endast några centimeter kabel syns per enhet.
Mycket lite ytterligare utrymme krävs.
Låg risk att snubbla över kablar.
Nackdelar
Rören kan orsaka hinder och medföra skaderisk om de placeras olämpligt.
Ändrar rummets utseende rejält.
Eventuellt inte snyggt om kablar/kabelkanaler syns i taket.
Kablar som dras genom kabelkanaler till ytmonterade lådor.
Observera
Det finns inte tillräckligt mycket plats för ytmonterade uttag under EGYM-maskiner. EGYM-maskinerna får därför inte placeras ovanför ytmonterade uttag.
Observera
Detta kan leda till skador på maskinerna.
