Fitness Hub Conditions d'installation
Fitness Hub & Fitness Hub édition seca
Introduction
Bienvenue chez EGYM !
Veuillez prendre connaissance des exigences techniques suivantes pour l’installation de votre équipement EGYM et transmettre les informations correspondantes à votre électricien et à votre technicien informatique. Pour garantir une livraison sans encombre, toutes les exigences techniques doivent être respectées.
Pour en savoir plus sur les sujets abordés dans ce document, veuillez consulter le ou les manuels d'utilisation correspondants. Lisez attentivement ces manuels afin de vous assurer de bien connaître les exigences requises.
Nous vous aiderons à effectuer les préparatifs nécessaires et nous répondrons à vos questions, qu’il s’agisse de vous, de votre électricien ou de votre technicien informatique.
Si la livraison et/ou l'installation ne sont pas possibles en raison d'une préparation insuffisante sur site, nous serons contraints de fixer une nouvelle date de livraison et de facturer des frais supplémentaires.
Pour toute question, veuillez contacter le service commercial d’EGYM (voir Contact).
Avant la livraison
Préparation générale
Lors de la planification de votre infrastructure, prenez en compte tous les appareils EGYM ainsi que le reste de votre équipement et vos espaces de bureau.
Prenez rendez-vous avec un technicien informatique ou faites appel à un technicien informatique formé au sein de votre organisation ayant de l’expérience dans la gestion d’infrastructures réseau.
Idéalement, souscrivez une connexion haut débit avec un fournisseur internet fiable 3 mois avant la livraison de votre équipement EGYM.
Une bande passante d'au moins 5 Mbit/s (download) est nécessaire par machine EGYM.
Par exemple, un circuit de 8 machines EGYM avec un Fitness Hub nécessite une bande passante d'au moins 45 Mbit/s. Vous êtes ainsi assuré de disposer d’une couverture suffisante pour des entraînements réguliers sur les machines et pour leurs mises à jour.
Votre Fitness Hub nécessite une prise de courant de 230 V qui devra être située le plus près possible de la machine.
Note
Si des travaux d'électricité sont nécessaires pour l’alimentation des machines, nous vous recommandons d'installer en parallèle des câbles/ports LAN.
Si vous souhaitez utiliser des étiquettes RFID non fournies par EGYM, il convient de vérifier au préalable leur compatibilité avec les machines EGYM. Pour de plus amples informations, contactez votre responsable implémentation EGYM.
Liste de contrôle pour la préparation du site
Avant la réception de votre équipement EGYM, vous recevrez un e-mail décrivant les prochaines étapes à suivre. Assurez-vous que les éléments de la liste de contrôle ci-dessous sont traités au plus tard 6 semaines avant la livraison de votre équipement :
Fitness Hub & Fitness Hub édition seca
La surface au sol / la plateforme est prête.
Le plan de salle est réalisé.
Les prises ont été préparées.
La bande passante internet requise est disponible.
Option LAN : un câble LAN avec connecteur est disponible par machine.
Le pare-feu est désactivé ou réglé en conséquence (voir Exceptions des pare-feux : adresses IP).
Fitness Hub
La balance a été achetée ou commandée.
Le processus d'intégration de la balance a démarré dans les délais prévus auprès du fabricant de balances.
Démarrage et arrêt de la machine
Votre équipement EGYM doit toujours être démarré et arrêté grâce à l'interrupteur fourni.
Attention
Ne pas utiliser de disjoncteurs à courant résiduel (RCCB) ou de dispositif de protection contre les surintensités (OCPD) pour éteindre les machines ! En effet, cela pourrait endommager l'interrupteur RCCB, provoquer une surtension dans le circuit électronique et endommager irrémédiablement votre matériel EGYM.
Si vous souhaitez démarrer et éteindre tous vos équipements EGYM en même temps pour gagner du temps, faites installer un panneau de contrôle spécifiquement prévu à cet effet par un électricien qualifié, en plus d'éventuels disjoncteurs à courant résiduel (RCCB) / disjoncteurs de fuite à la terre (GFCI).
Exigences électriques
Alimentation électrique
* En cas d’utilisation d’une balance connectée, consultez Intégration des balances de composition corporelle et plateforme pour des conditions supplémentaires.
Conditions de raccordement
Attention
Chaque machine EGYM doit être branchée directement à une prise de courant indépendante. L'utilisation de rallonge ou de multiprises n'est pas autorisée.
Le Fitness Hub est livré avec un câble d'alimentation de 1,5 m CEI (IEC 60320 C14).
Ne pas installer le Fitness Hub à proximité de produits qui génèrent des interférences électriques telles que des tubes fluorescents, de grands équipements de moteurs CA (plaques vibrantes, réfrigérateurs, climatisations, compresseurs, etc.), des équipements de thérapie thermale à haute fréquence ou des appareils de chauffage (tels que des radiateurs électriques ou muraux, projecteurs), des onduleurs solaires, des systèmes laser (par exemple, pour l'épilation), des solariums ou des chargeurs de véhicules électriques.
Attention
Faites effectuer par votre électricien un contrôle périodique de votre équipement EGYM et du câblage, conformément à la norme EN 50699 et demandez-lui de vous remettre le rapport d'inspection. Ce rapport est requis par la loi au sein de l'UE et doit faire partie du service fourni par votre électricien. Insistez pour obtenir une copie pour votre dossier.
Exigences internet
Le Fitness Hub nécessite une connexion internet rapide et fiable fournie par un LAN câblé. Ceci afin d'assurer une expérience utilisateur optimale et une stabilité maximale de connexion.
Afin que les machines fonctionnent correctement, un serveur DHCP doit être activé sur le réseau.
Tous les espaces d'adresse DHCP peuvent être utilisés, à part 10.9.x.x et 10.11.x.x, ces adresses étant déjà utilisées en interne dans les machines. Des conflits pourraient apparaître si elles sont également utilisées dans le réseau du client.
Afin de disposer de suffisamment d'adresses IP, assurez-vous que les paramètres du serveur DHCP indiquent une période de bail courte (12 heures maximum).
Nous recommandons également un pool d'adresses qui puisse couvrir au moins le double du nombre de périphériques finaux prévus.
Une bande passante disponible d'au moins 5 Mbit/s (download) et d’au moins 1 Mbit/s (upload) est nécessaire par machine EGYM.
Lors de l'allocation de la bande passante du réseau, privilégiez le réseau utilisé par l'équipement EGYM. L'utilisation d'une ligne spécialisée pour l'équipement EGYM peut être envisagée, mais ce n'est pas une obligation.
Le Fitness Hub est livré avec un câble LAN de 2 m. Si un câble plus long s'avère nécessaire, nous vous recommandons un câble LAN CAT6.
Le port de connexion LAN est situé à l'arrière de la tour, au niveau de la base.
Vous pouvez utiliser le câble LAN pour connecter la machine à un port LAN dans un boîtier de sol.
Veuillez noter qu’une configuration incorrecte des pare-feu peut provoquer des problèmes avec les appareils EGYM. Cependant, si des pare-feu et un filtrage MAC sont configurés sur votre réseau, autorisez des exceptions pour les adresses IP et les ports indiqués dans le tableau ci-dessous afin de faciliter les connexions sortantes.
Description | Hôte de destination | Ports de destination |
|---|---|---|
Entraînement, mises à jour, état du dispositif | 104.199.66.167 35.189.221.132 104.199.91.64 146.148.19.217 104.155.57.166 146.148.15.175 3.127.32.71 18.156.48.111 3.124.243.61 52.37.226.173 35.84.145.167 35.81.42.122 | TCP : tous les ports |
Maintenance à distance | 35.198.87.78 212.114.251.94 192.158.31.31 | TCP et UDP : tous les ports |
Service de noms de domaine (DNS) | 8.8.8.8, 8.8.4.4 | TCP et UDP : port 53 |
NTP Server | Veuillez autoriser l'accès | |
Emplacement d'installation
Le Fitness Hub doit être placé sur une surface solide, stable, plane et non réfléchissante ayant une capacité de charge suffisante pour supporter le poids de l'appareil. Les sols noirs et les moquettes épaisses sont à éviter.
Pour garantir des mesures précises effectuées par la caméra :

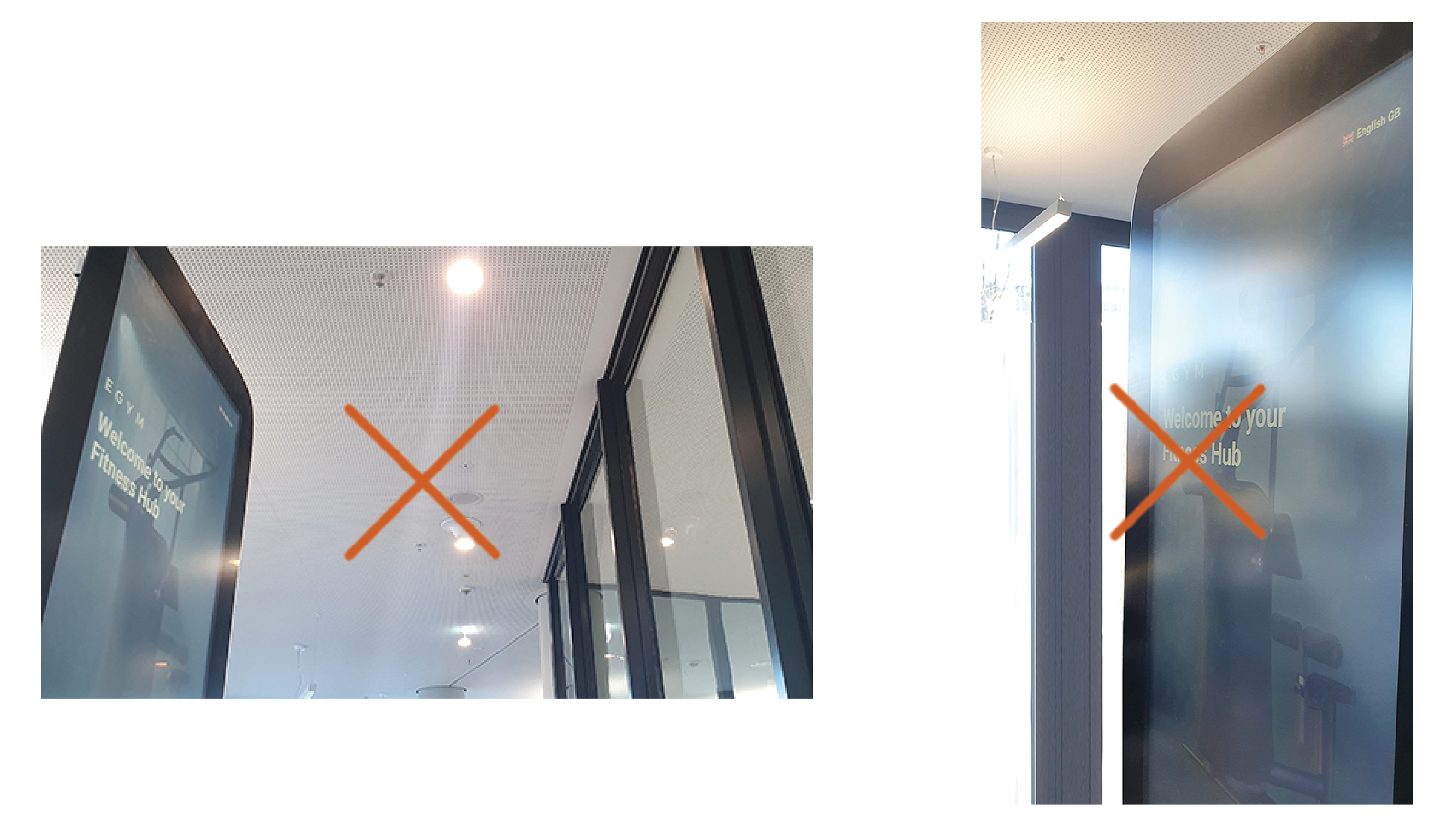

Le Fitness Hub ne doit pas être directement exposé à la lumière du soleil ni à des surfaces réfléchissantes telles que les miroirs, fenêtres, portes vitrées, etc.
Éviter toute lumière (comme celle des spots) donnant directement sur la lentille de la caméra ou dans la direction de la caméra.
Les Fitness Hubs ne doivent pas être placés les uns en face des autres car cela causerait des interférences lors de l'enregistrement de plusieurs adhérents de la salle de sport à la fois. Placez plutôt les Fitness Hubs les uns à côté des autres.
Le Fitness Hub ne doit pas être placé à proximité d'un équipement de fitness qui génère de fortes vibrations du sol (par ex. les tapis de course ou les racks à squat). De fortes vibrations peuvent provoquer des erreurs de calibrage au niveau de la caméra.
Là où c'est possible, l'écran doit être orienté face à un mur pour garantir la confidentialité lorsque des données personnelles sont saisies.
Si vous avez besoin de déplacer le Fitness Hub à un autre endroit, par exemple pour améliorer la fiabilité des mesures, contactez le service assistance EGYM.
Poids de la machine | Dimensions en mm (longueur x largeur x hauteur) : | |
Fitness Hub | 67 kg (bâton de flexibilité inclus) | 806 x 606 x 1850 mm - |
Fitness Hub édition Seca | 90 kg (bâton de flexibilité inclus) | 730 x 1100 x 1850 mm - |

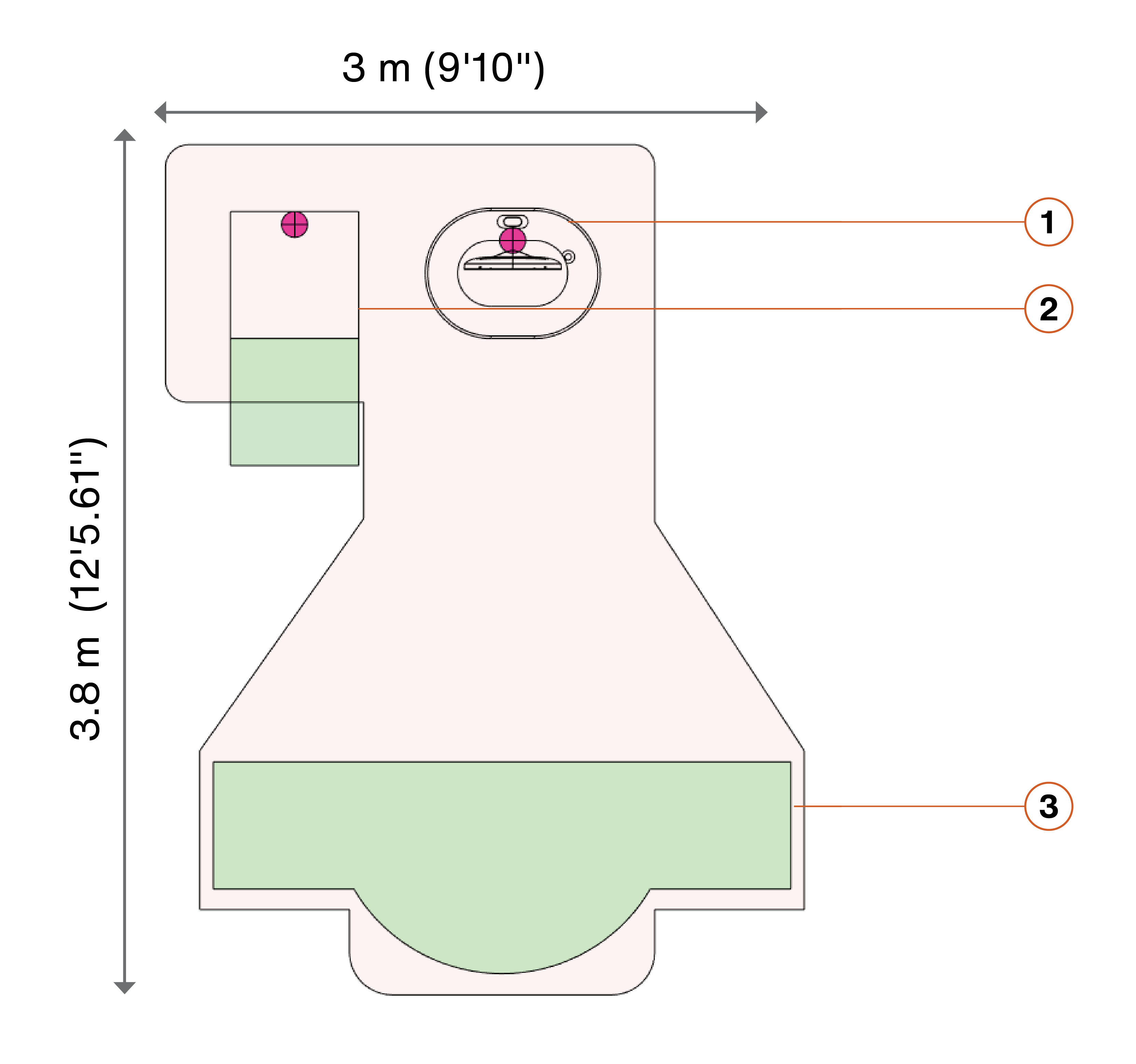

Fitness Hub EGYM
Balance impédancemètre connectée
Zone d'installation désignée

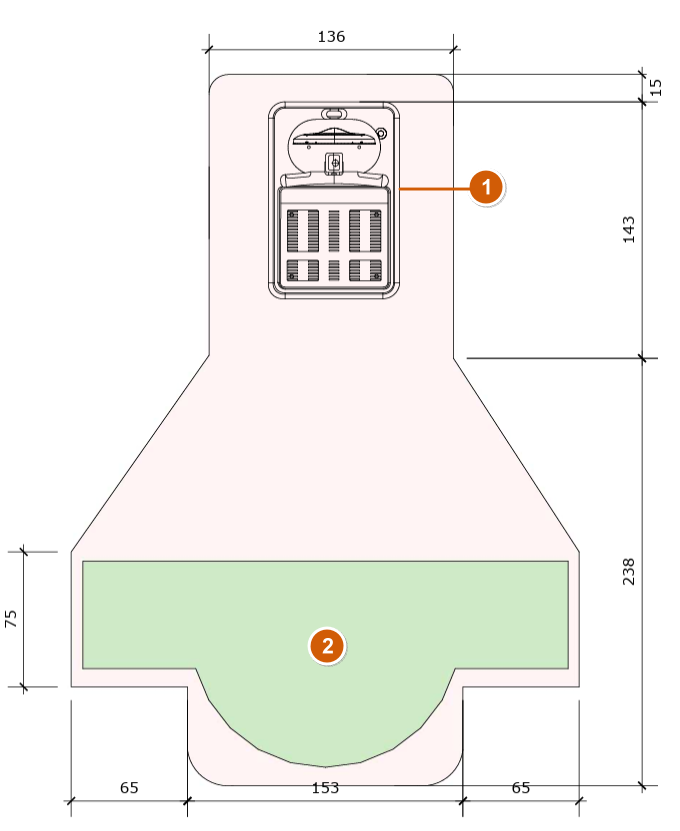

EGYM Fitness Hub édition Seca
Zone d'installation désignée
Intégration des balances de composition corporelle et plateforme
Il est recommandé de disposer d'une prise de courant séparée pour le raccordement de la balance de la composition corporelle ou de la plateforme.
Royaume-Uni/Australie : 230 V / 13 A
États-Unis : 120 V / 15 A
Allemagne: Utilisez une prise de courant standard 230 V / 16 A
Balance InBody / Tanita
Le Fitness Hub est livré avec un câble USB A de 1,8 m sur un câble USB B pour connecter une balance Tanita ou InBody.
Balance Seca
Attention

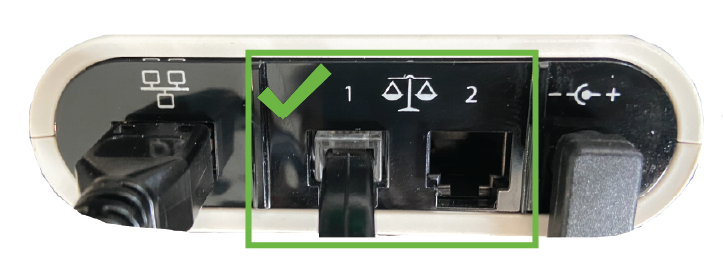

Seca-platformsskalaen er tilsluttet Fitness Hub ved hjælp af det medfølgende modemkabel. For at undgå at beskadige skalaen skal du altid sikre dig, at du kun tilslutter modemkablet til den sorte modemport som vist nedenfor. Stik aldrig modemkablet ind i den gyldne/sølvfarvede Ethernet-port, da det kan beskadige den.
Vous pouvez acheter une balance Seca directement chez EGYM.
Rendez-vous su https://egym.com/uk/fitness-hub-compatible-scales pour obtenir la liste complète des autres balances compatibles. Vous pouvez acheter celles-ci auprès de leurs fabricants respectifs.
Certaines balances nécessitent une activation préalable pour pouvoir être intégrées au EGYM Cloud. Contactez le service Gestion des commandes EGYM pour plus d'informations.
Pour obtenir des instructions supplémentaires sur le bon positionnement et le câblage, consultez le manuel utilisateur de votre balance à impédancemètre.
Câblage
Cette section apporte quelques exemples de différentes configurations de câblage pour votre équipement EGYM. Chaque cas ayant des avantages et des inconvénients, et puisque chaque salle de sport est différente, nous vous conseillons de consulter un expert en planification de site pour vous aider à choisir une configuration personnalisée pour votre salle de sport.

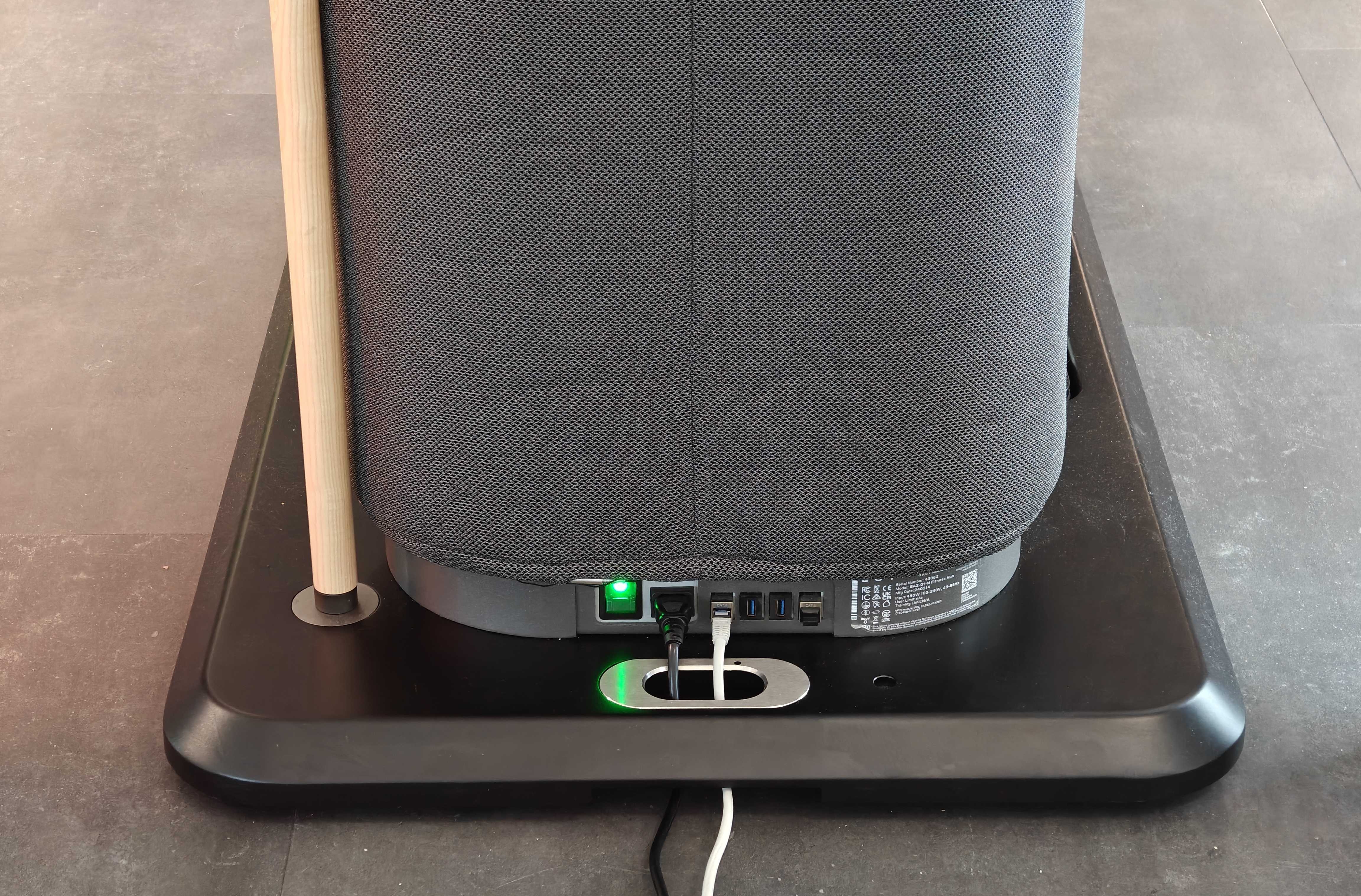

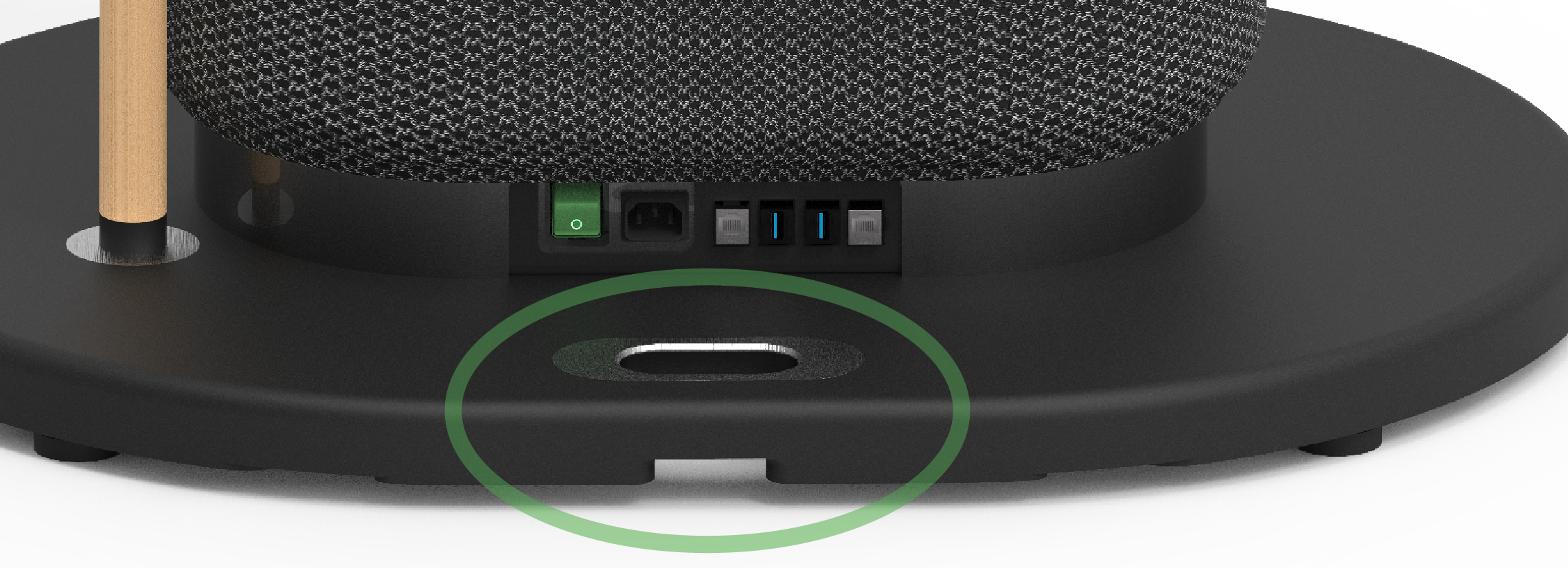

Une ouverture située à l'arrière du socle de base du Fitness Hub permet de passer facilement les câbles et éventuellement de les cacher.
Tout câble qui dépasserait des prises doit être aplati au maximum pour permettre le bon routage du câble en question.
Le Fitness Hub ne doit pas être placé directement sur un boîtier de sol. Laissez environ 5-6 cm d'espace entre l'ouverture du boîtier de sol et l'arrière du socle de base.
Fitness Hub
Fitness Hub édition Seca
Un boîtier avec des prises de courant et des connexions de câbles réseau peut être installé directement derrière une ou entre deux rangées de machines. C'est une option, par exemple pour les salles de sport existantes.
Avantages
Différentes options de conception possibles
Très peu de besoin d'espace supplémentaire
Câblage presque invisible
Pas de risque de trébucher sur les câbles
Inconvénients :
Nécessite que les machines soient installées côte à côte
Les boîtiers de prises peuvent entraîner le risque de trébucher
Les prises et les connexions de câbles réseau sont cachées dans des boîtiers de sol. Les câbles ne sont que partiellement visibles, lorsqu'ils sortent du boîtier jusqu'à la machine. Les machines sont situées à côté des boîtiers. C'est une option, par exemple pour les nouvelles salles de sport.
Astuce
Des boîtiers de sol aux dimensions plus réduites et nécessitant moins de raccords sont également disponibles.
Avantages
Ils s'adaptent à toutes les dispositions de machines
Câblage presque invisible
Pas d'espace supplémentaire nécessaire
Inconvénients :
Les renfoncements nécessaires peuvent ne pas être autorisés, ou il peut être impossible de les encastrer dans le sol.
Ceci nécessite une planification précise et la compatibilité avec la disposition des équipements et les emplacements des boîtiers de sol.
Les prises et les connexions de câbles réseau sont cachées dans des boîtiers de sol. Les câbles ne sont que partiellement visibles, lorsqu'ils sortent du boîtier jusqu'à la machine. Les machines sont situées à côté des boîtiers. C'est une option, par exemple pour les salles de sport existantes.
Astuce
Des boîtiers de sol aux dimensions plus réduites et nécessitant moins de raccords sont également disponibles.
Avantages
Ils s'adaptent à toutes les dispositions de machines
Câblage presque invisible
Pas d'espace supplémentaire nécessaire
Inconvénients :
La marche de la plateforme présente le risque de trébucher.
Ceci nécessite une planification précise et la compatibilité avec la disposition des équipements et les emplacements des boîtiers de sol.
Câbles passant par des chemins de câbles.
Avantages
Pas d'espace supplémentaire nécessaire
Les câbles se posent rapidement et sans problème
Inconvénients :
Capacité de câble limitée : Seul un petit nombre de câbles peut être introduit dans le chemin de câbles.
Les câbles peuvent être accidentellement arrachés de la machine si quelqu'un trébuche sur un chemin de câbles mal fixé. Il est donc absolument impératif que les chemins de câbles soient parfaitement collés ou vissés au sol.
Les chemins de câbles ne sont pas disponibles dans de nombreuses couleurs et ils sont sensiblement différents du sol.
Les câbles d'alimentation et de réseau sont acheminés dans des tuyaux flexibles qui s'étendent du sol au plafond.
Avantages
Ils s'adaptent à toutes les dispositions de machines
Seuls quelques centimètres de câble sont visibles pour chaque dispositif
Très peu d'espace supplémentaire nécessaire
Faible risque de trébucher sur les câbles
Inconvénients :
Les câblages peuvent entraîner des obstructions et présenter un risque de blessures s’ils sont mal placés
Changements significatifs de l'apparence de la pièce
Peu esthétique si les câbles / gaines de câbles sont visibles au plafond
Câbles passant par des chemins de câbles vers des boîtiers montés en saillie.
Attention
Ne pas avoir assez de place pour que les prises en surface soient situées sous les machines EGYM. Les machines EGYM ne doivent donc pas être placées au-dessus des prises en surface.
Attention
Cela pourrait endommager les machines.
